Возила са каблом за подешавање мењача

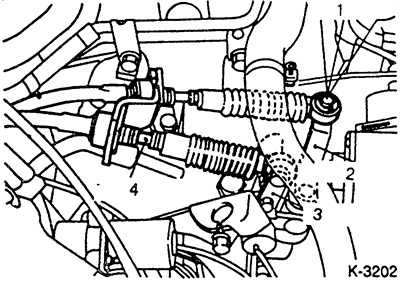

Подешавање кабла мењача
1 - неутралан,
2 - ручица мењача,
3 - ручица за избор степена преноса,
4 - кабл за избор степена преноса.
Поставите ручицу мењача у неутрални положај. У овом случају, бирач степена преноса ближе мењачу је такође постављен на неутралан положај.
Уклоните ручицу мењача и мењача у путничком простору, да бисте то урадили, извуците сигурносну иглу, сл. К-3201.

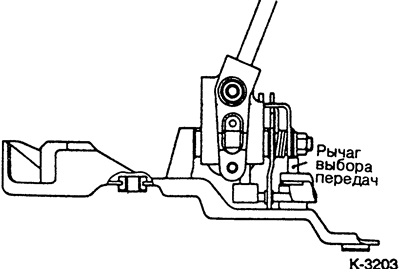

Поставите бирач степена преноса у путничком простору у неутрални положај.

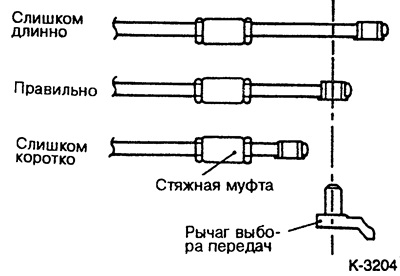

Окрените копчу док крај кабла за мењање не буде насупрот ручице мењача у путничком простору, погледајте илустрацију.
Повежите кабл мењача и уметните нови клин.
Подешавање кабла за укључивање преноса

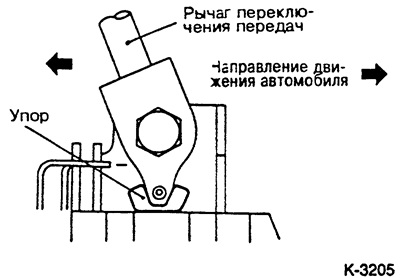

Оставите бирач степена преноса на мењачу у неутралном положају. Померите ручицу мењача удесно као што је приказано на слици и тиме је укључите у позицију 4. степена преноса.
Пажња: Ако се ручица тешко помера, притисните педалу квачила.
Померите ручицу мењача у путничком простору у смеру стрелице и укључите 4. брзину.

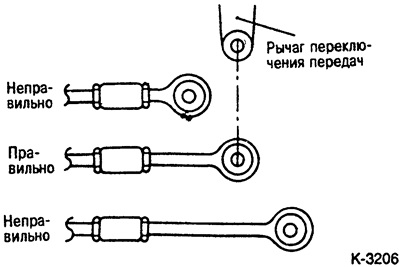

Окрените копчу док крај кабла за мењање не буде насупрот ручице мењача у путничком простору, погледајте илустрацију.
Повежите кабл мењача и уметните нови клин.

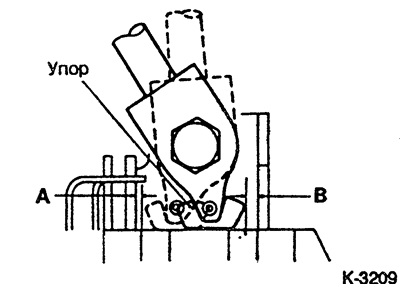

Поставите ручицу мењача у положај 3. и 4. степена преноса. Измерите размак -А- и -Б- између полуге и зауставите се у складу са тим. Окретањем копче подесите дужину кабла за мењање тако да оба зазора буду иста.
Укључите све брзине и уверите се да се ручица мењача помера без потешкоћа.
Возила без кабла за подешавање мењача

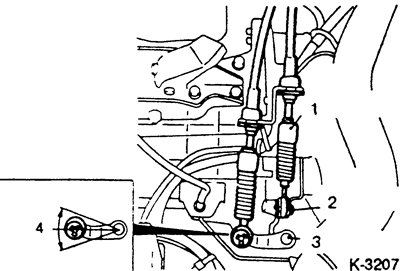

Подешавање кабла мењача
1 - кабл за избор степена преноса,
2 - ручица за избор степена преноса,
3 - ручица мењача,
4 - неутрално.
Поставите ручицу мењача на мењачу у неутрални положај.
Уклоните ручицу мењача и мењача у кабини, да бисте то урадили, извуците сигурносни клин, погледајте сл. К-3201.
Поставите бирач степена преноса у путничком простору у неутрални положај.

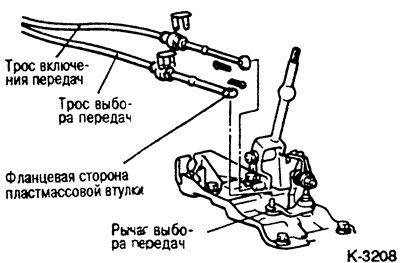

Прикључите кабл мењача на ручицу мењача тако да прирубничка површина пластичне чауре буде окренута према ручици мењача.
Уградите нови клин у држач кабла мењача.
Подешавање кабла за укључивање преноса
1 - ручица за избор степена преноса
2 - ручица мењача

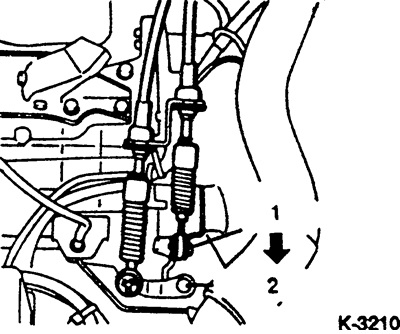

Оставите бирач степена преноса на мењачу у неутралном положају. Померите ручицу мењача удесно као што је приказано на слици и тиме је укључите у позицију 4. степена преноса.
Пажња: Ако се ручица тешко помера, притисните педалу квачила.
Померите бирач степена преноса у путничком простору у смеру стрелице и укључите 4. брзину.

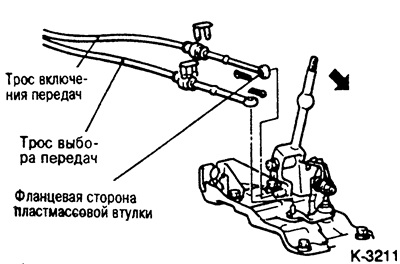

Повежите кабл за мењање на ручицу мењача тако да прирубничка површина пластичне чауре буде окренута према ручици мењача.
Уградите нови клин у држач кабла мењача.
