Струјни круг уређаја за централно закључавање

0

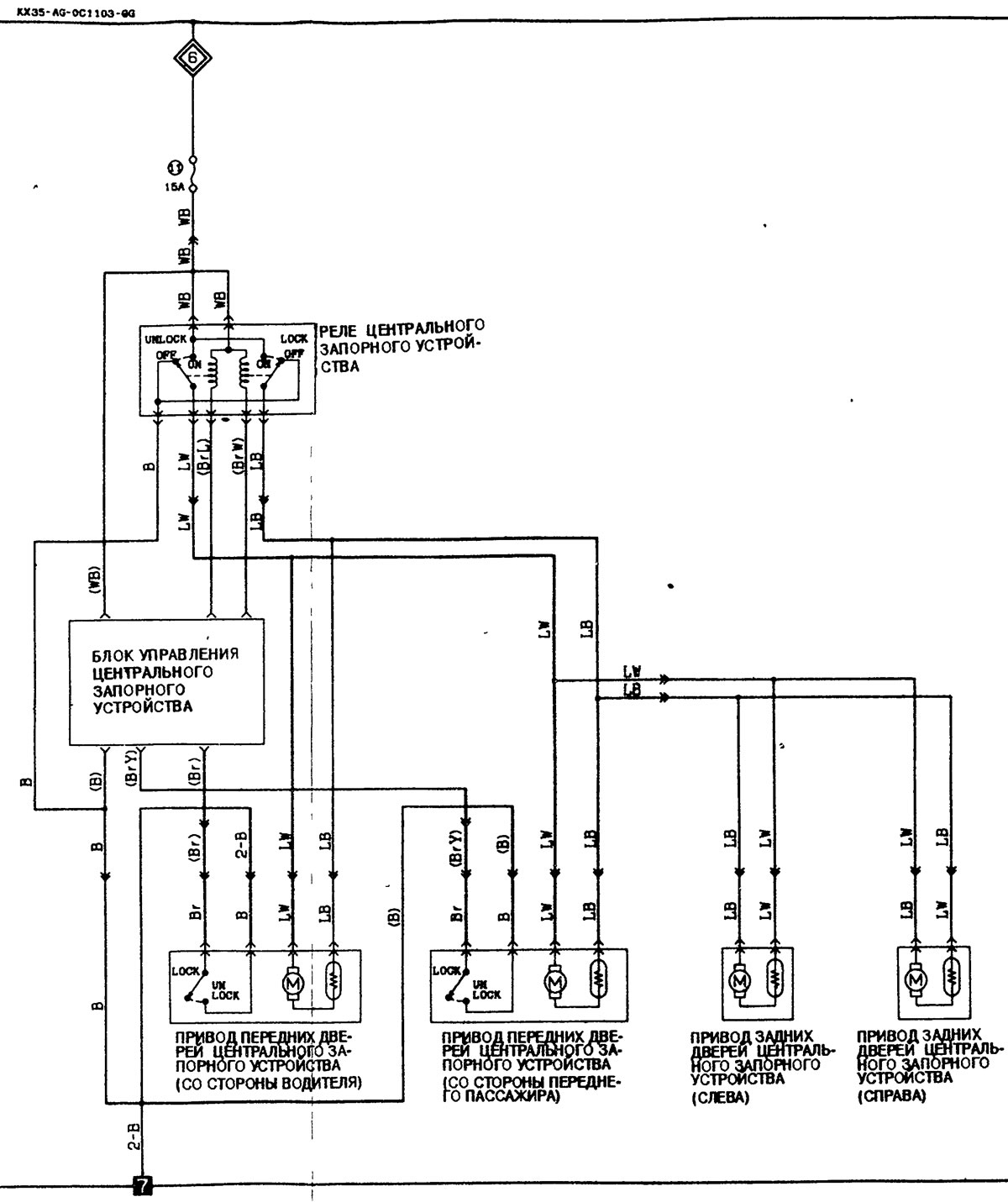

Струјни круг уређаја за централно закључавање

Открыть большую картинку в новой вкладке »
