Употреба електричних шема

Приликом решавања проблема са електричном опремом или инсталирања додатне електричне опреме, немогуће је без електричних кола; преко њих се могу пратити електрична кола и жичне везе. Одговарајуће електрично коло мора бити затворено. Да би фар функционисао, на пример, није довољно спојити позитивни терминал, ако истовремено не спојите масу на други терминал фара.

Због тога је кабл за уземљење батерије повезан са телом. У међувремену, ако таква масовна веза није довољна, потрошач је повезан са масом посебном жицом, обично са браон изолацијом. Одвојена струјна кола укључују прекидаче, релеје, осигураче, мерне инструменте, електромоторе и друге електричне елементе. За правилно повезивање електричних компоненти, појединачне прикључне жице имају различите боје.

Препоручљиво је користити дијаграме ожичења на следећи начин:

Да бисте читали електрична кола, морате знати неке од ознака електричних елемената, поред тога треба знати најважније ознаке кола. Сви потрошачи и прекидачи су приказани у стању мировања (без напона)

Прво, у садржају електричних кола, требало би да пронађете жељено електрично коло, које је такође назначено у горњем делу електричног кола. Поред сваког елемента је његова ознака.

Боје жица / Величина жице

Слова поред неких жица одређују њихове боје.



Ако величина жице није наведена, она је 0,5 мм². Ако је код жице у заградама, величина жице је 0,3 мм². Слова означавају следеће боје жице:

• Б = црна
• Бр = браон
• Г = зелено
• Гр = сива
• Л = плава
• Лг = светло зелена
• Сб = сребро
• ЛИ = плава
• О = наранџаста
• П = розе
• Р = црвено
• И = жуто
• В=бело

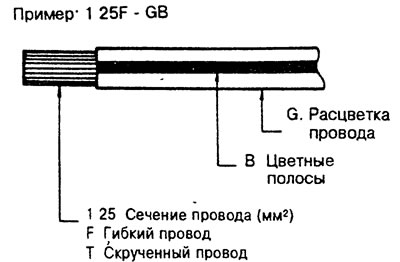

Прво слово означава главну боју жице, а друго - боју пруга. Пример: ГБ значи зелена жица са црним пругама.

Ознаке варијанти модела аутомобила и положаји елемената

Следеће скраћенице се користе у електричним колима:

• АБС = систем против блокирања кочница
• А/Ц = клима уређај
• А/Т = аутоматски мењач
• ЦХГ = лампица упозорења пуњења
• ДИЗЕЛ = возило са дизел мотором
• ФБЦ = електронски контролисан карбуратор
• Ф/ГА = мерач горива
• ГНД = земља (уземљење)
• ГЛАВА = фарови укључени
• ИЛЛ = осветљење
• ИНД = индикаторска лампица
• ИНТ = рад у интервалном режиму
• Ј/Б = кутија са осигурачима
• ЛХ = лево
• МПИ = возила са вишеструким убризгавањем горива
• М/Т=Мјењач
• БЕНЗИН= возила на бензин
• РЕЕД = реед прекидач (сензор брзине)
• РХ = десно
• SOHC = Мотор брегастог вратила изнад главе
• DOHC = мотор са 2 брегасте осовине изнад главе
• РЕП = спољна светла укључена без фарова
• Т/ГА = мерач температуре расхладне течности
• Т/Л = контролна лампица лево
• T/R = показивач скретања у контролна лампа десна показивач скретања
