Елементи подешавања ињектора

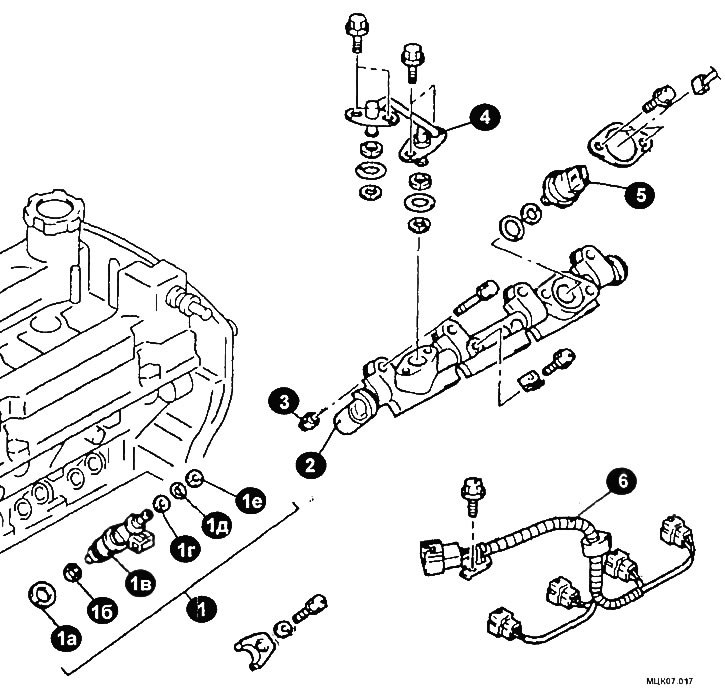

1 - млазница; 1а - заптивка; 1б - профилна подлошка; 1ц - млазница; 1г - прстен; 1д - прстенасти заптивач; 1е - прстен; 2 - разводник за гориво; 3 - изолатор; 4 - цев за гориво; 3 - сензор притиска горива; 6 - сноп ожичења.
Повлачење
Уклоните жицу за уземљење из батерије.
Скините поклопац мотора.
Смањите притисак горива.
Одвојите конектор сензора притиска горива.

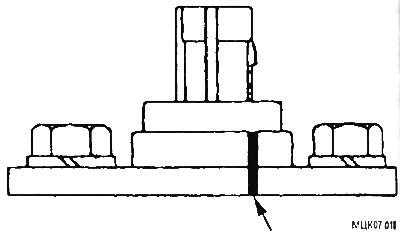

Када поново користите сензор притиска горива, направите ознаку подударања на прирубници и на сензору (стрелац).
Ако је уграђен нови сензор притиска горива, он се мора заменити заједно са прирубницом - као комплет.
Уклоните сензор притиска горива и заптивку и прстен.
Уклоните ваздушни филтер, кућиште лептира за гас и усисну грану.
Одврните завртње, одвојите утичнице и уклоните плетеницу жица атомизера.
Уклоните потпорни држач за кабелски свежањ ињектора.
Уклоните цев за гориво.
Уклоните доњи прстен, О-прстен и горњи прстен.
Након што одврнете вијак, уклоните подлошку и држач млазнице.
Након што сте одврнули завртње, уклоните разводник за гориво са ињекторима као склоп без одвајања.
Одврните вијак, уклоните изолатор
Уклоните заптивке млазнице ињектора, профилне подлошке, доњи О-прстен и горњи О-прстен.
Инсталација
Инсталација се врши обрнутим редоследом, узимајући у обзир следеће.
Уградите прстенове и О-прстен.
Уверите се да је доњи прстен правилно постављен (спољни пречник њих прстена је 14,8 мм). Немојте га мешати са потпорним прстеном сензора притиска горива.

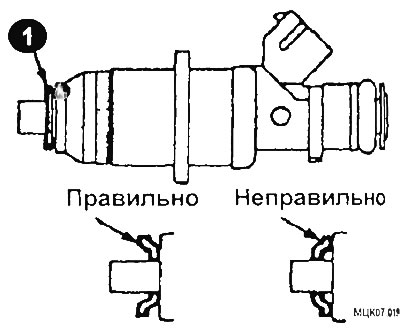

Нанесите маст на површину подлошке за профил (1) да бисте спречили да падне приликом постављања млазнице, поставите је на млазницу.
Машина за прање профила није за вишекратну употребу. Пажљиво, покушавајући да не оштетите заптивку, и окрећући млазницу удесно и улево, спојите је на разводник за гориво.

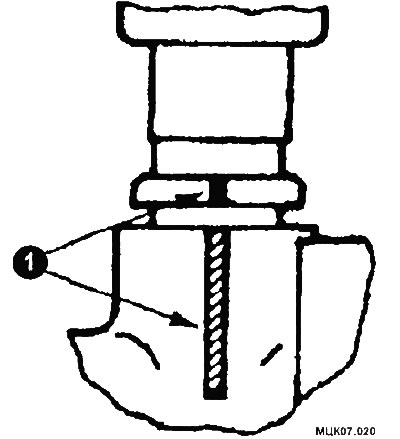

Ако се млазница окреће у свом седишту са «ометање», онда је могуће «угризао» прстенасти печат.
Уклоните ињектор, проверите стање О-прстена, поново повежите ињектор са разводником горива и поново проверите квалитет израде.
Поравнајте ознаке подударања (1) бризгаљке и разводник за гориво.
Уградите заптивку ињектора и изолатор у главу блока.
Уградите склоп ињектора и разводника горива у главу блока и причврстите га руком.
Уградите држач млазнице и подлошку и затегните наведеним моментом.

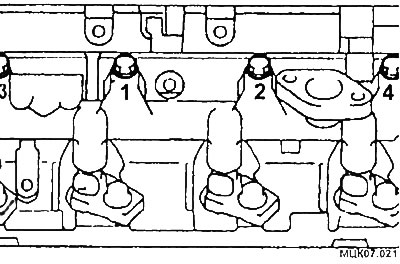

Затегните вијке за причвршћивање шине горива и склопа ињектора.
Уградите прстенове и О-прстен.
Уверите се да је горњи прстен правилно постављен: (спољни пречник је 14,8 мм). Немојте га мешати са потпорним прстеном сензора притиска горива.
Премажите О-прстен чистим моторним уљем.
Поставите цеви за гориво под правим углом у канале пумпе за гориво високог притиска.

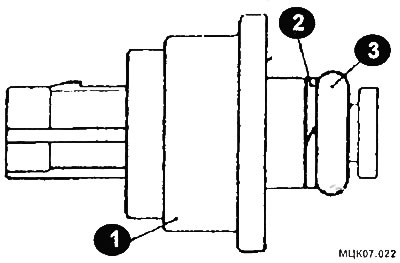

Поставите прстен (2) и О-прстен (3) до сензора притиска горива (1). Спољни пречник овог О-прстена је 15,1 мм.

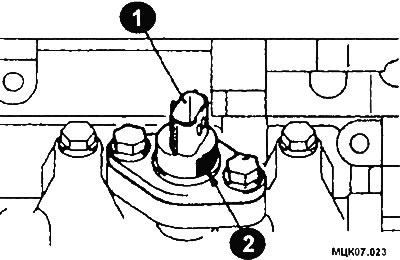

Премажите заптивку сензора притиска горива моторним уљем. Инсталирајте сензор притиска горива (1) тако да његова таблица са бројевима (2) постављен као што је приказано на слици десно.
Ако се сензор притиска горива поново користи, пре него што га уклоните, потребно је означити релативни положај његовог тела и прирубнице.
Проверите непропусност система за гориво, уклоните ваздух из цеви за гориво високог притиска.
