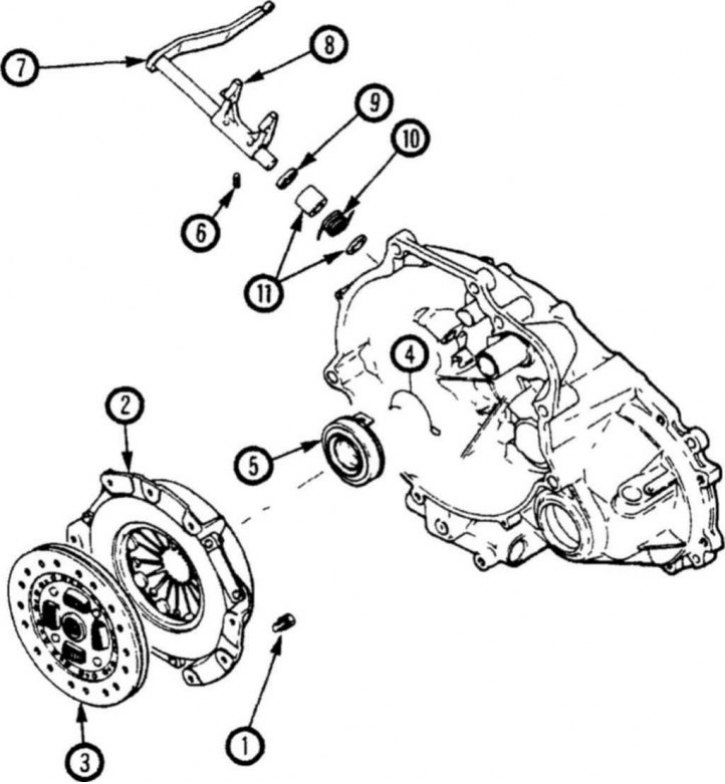

2.1 Елементи квачила – модели са механичким отпуштањем квачила
1. Вијци за причвршћивање потисне плоче на замајац; 2. Потисна плоча; 3. Дривен диск; 4. Монтажни лежај за отпуштање клипова; 5. Отпуштајући лежај; 6. Опружни клин; 7. Оса виљушке за отпуштање квачила; 8. Вилица за отпуштање квачила; 9. Заптивка; 10. Повратна опруга; 11. Васхерс
2. Помоћу клешта уклоните причврсну копчу лежаја за отпуштање са виљушке (2.1).
3. Узмите лежај из кућишта. Пазите да не изгубите монтажну опругу.
4. Проверите лежај и ако се врти лоше или бучно, мора се заменити.
Вилица за отпуштање квачила постављена на осовину

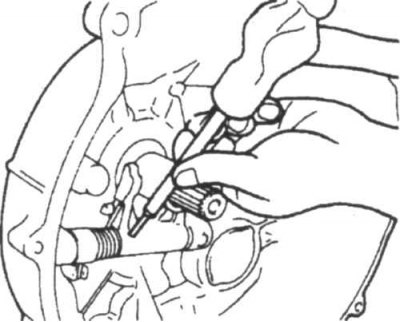

4.5а Ако има довољно простора, избијте опруге ударцем и чекићем

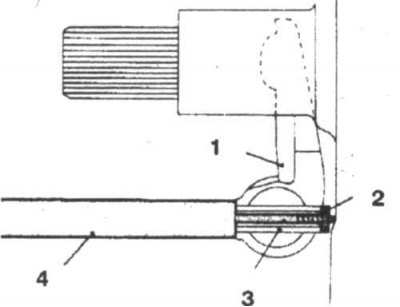

4.5б Ако нема довољно простора, уклоните чиоду помоћу извлакача - илустрација приказује Митсубисхи извлакач (MD998807)
1. Вилица за отпуштање квачила; 2. Нут; 3. Опружни клин; 4.МД99Б807

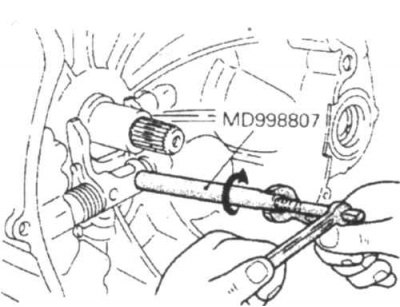

4,5в Након инсталирања извлакача, окрените главу у смеру казаљке на сату да бисте уклонили иглу

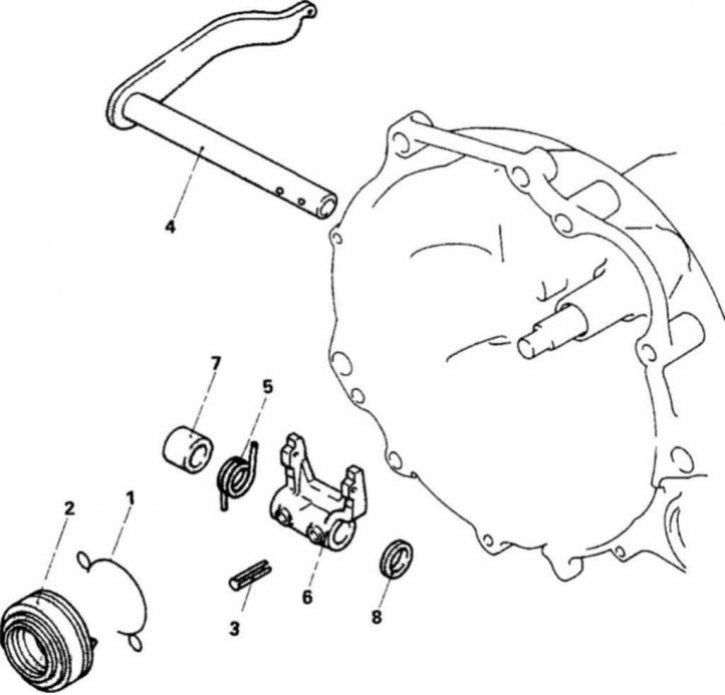

4,5 г виљушка за отпуштање и елементи лежаја за отпуштање
1. Монтажни клип; 2. Отпусни лежај; 3. Опружни клин; 4. Акис; 5. Повратна опруга; 6. Вилица за отпуштање квачила; 7. Васхер; 8. Васхер
5. Проверите да ли су крајеви виљушке претерано истрошени. Да бисте заменили виљушку, избијте или уклоните опругу помоћу извлакача (4.5а, 4.5б, 4.5ц и 4.5д) и уклоните виљушку, опругу и подлошке.

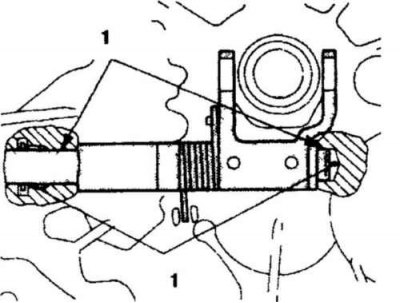

4.6а Подмажите назначена подручја машћу за високе температуре
1. Подмазивање

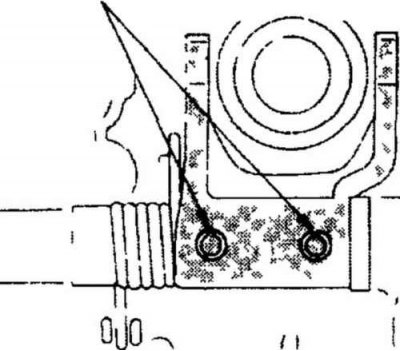

4.6б Инсталирајте опружне игле са исеченим нагоре
1. Цут
6. Подмажите седиште осовине виљушке за отпуштање високотемпературном машћу (4.6а), померите осовину са пута и поставите подлошке, опругу и јарам. Инсталирајте нове опружне клинове (4.6б).

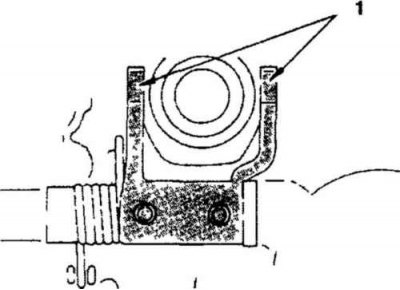

4.7а Подмажите назначене области машћу за високе температуре
1. Подмазивање

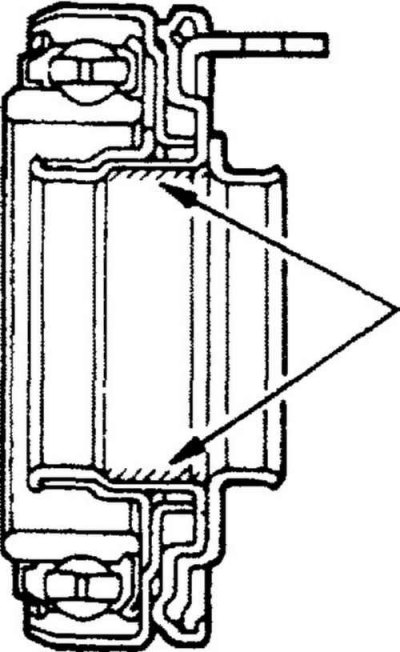

4.7б Подмажите унутрашњи жлеб откључног лежаја машћу за високе температуре
7. Подмажите крајеве виљушке за отпуштање квачила високотемпературном машћу (4.7а). Такође подмажите унутрашњу површину ослобађајућег лежаја (4.7б) и инсталирајте га на виљушку.
8. Инсталирајте причврсну копчу лежаја.
9. Уградите мењач на возило.
Вилица за ослобађање кугличног зглоба

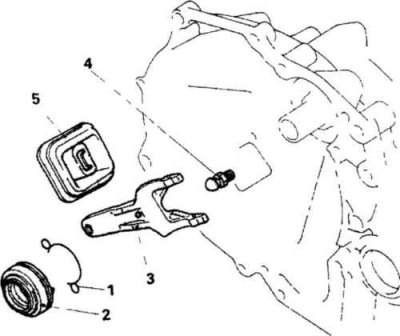

4.10 Елементи за причвршћивање виљушке за ослобађање кугличног зглоба
1. Монтажни клип; 2. Отпусни лежај; 3. Вилица за отпуштање квачила; 4. Кугласти зглоб; 5. Поклопац утикача
10. Проверите да ли су крајеви виљушке претерано истрошени и замените виљушку ако је потребно (4.10).
11. Подмажите контактне површине пре постављања утикача.
12. Инсталација се врши обрнутим редоследом од уклањања.
