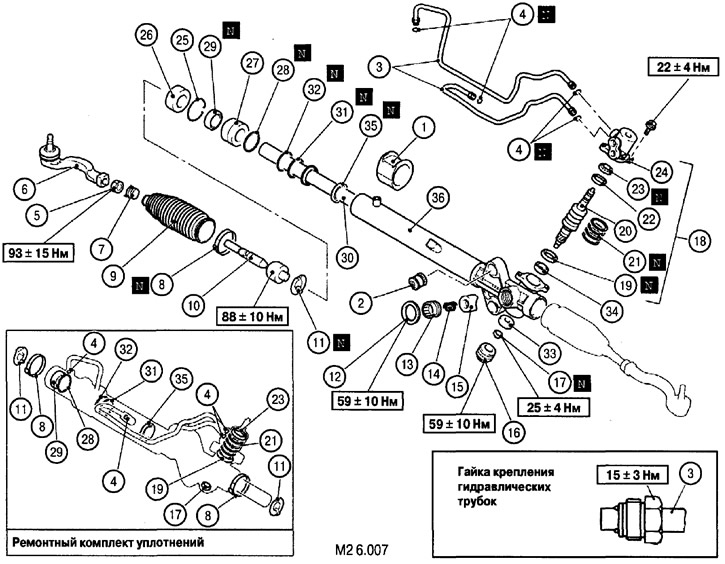

Elemente de proiectare a mecanismului de direcție (pentru vehiculele cu volan pe stanga): 1. Manșon de montare din cauciuc al mecanismului de direcție; 2. Montare bucșă cauciuc-metal pentru montarea mecanismului de direcție; 3. Tuburi de alimentare (prună) ulei în cilindrul hidraulic al servodirecției; 4. O-ring (înlocuiți cu unul nou la reasamblare); 5. Piuliță de blocare; 6. Cap de tirant; 7. Guler de burduf (înlocuiți cu unul nou la reasamblare); 8. Guler de burduf (înlocuiți cu unul nou la reasamblare); 9. Cizma de tirant ondulat; 10. Tirant; 11. Șaibă de blocare (înlocuiți cu unul nou la reasamblare); 12. Piuliță de blocare; 13. Capac filetat care regleaza presiunea pantofului pe sina; 14. Primăvara; 15. Pantof suport șine; 16. Dop filetat; 17. Piuliță (înlocuiți cu unul nou la reasamblare); 18. Ansamblu supapă de control; 19. Garnitura de jos (înlocuiți cu unul nou la reasamblare); 20. Ansamblu angrenaj și supapă; 21. O-ring (înlocuiți cu unul nou la reasamblare); 22. Rulment superior; 23. Garnitura superioară (ansamblul pi pentru a fi înlocuit cu unul nou); 24. Corp de supapă; 25. Inel elastic; 26. Dop de sprijin (înlocuiți cu unul nou la reasamblare); 27. Ansamblu manșon de susținere; 28. O-ring (înlocuiți cu unul nou la reasamblare); 29. Simering (înlocuiți cu unul nou la reasamblare); 30. Ansamblu cremalieră de direcție; 31. O-ring (înlocuiți cu unul nou la reasamblare); 32. O-ring; 33. Rulment inferior (înlocuiți cu unul nou la reasamblare); 34. Rulment cu ace; 35. Simering (înlocuiți cu unul nou la reasamblare); 36. Carcasa mecanismului de direcție
Demontarea se efectuează în ordinea indicată în Fig. M2 6.007. Asamblarea se realizează în ordinea inversă a dezasamblarii.

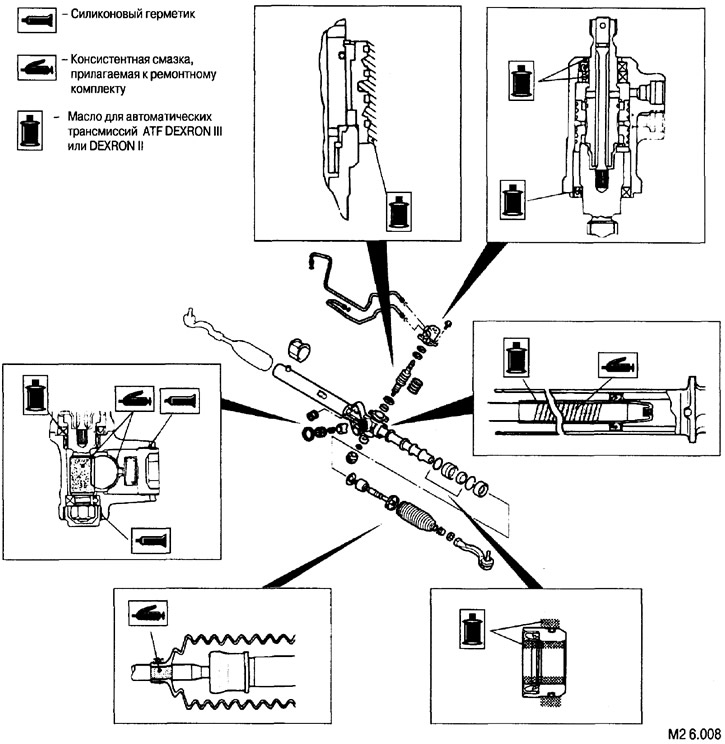

Puncte de lubrifiere
Instalarea tirantului pe suport

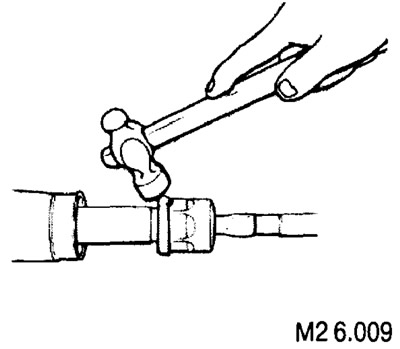

După conectarea tijei de direcție la cremalieră, utilizați un ciocan pentru a îndoi marginile șaibei, fixând hexagonul carcasei articulației interioare a tijei de direcție.
Instalarea clemei

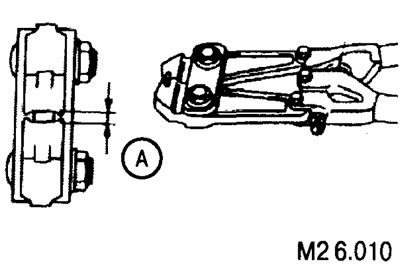

Fixarea clemelor se realizează cu ajutorul unui instrument special de sertizare (cum se arată în fig. M2 6.010).

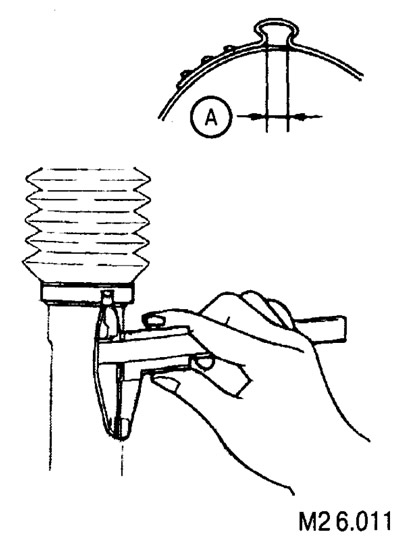

Cu o fixare adecvată, dimensiunea ondulației A ar trebui să fie între 2,4 mm și 2,8 mm.
Montarea bucșei de cauciuc de montaj

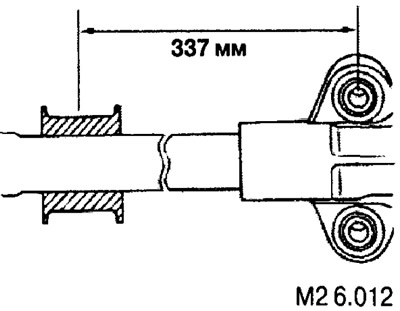

Pe fig. M2 6.012 arată poziția corectă a bucșei de cauciuc de montare.
