Разборка
- Снимите рычаг переключения передач.
- Снимите рычаг (рис. 12.15).

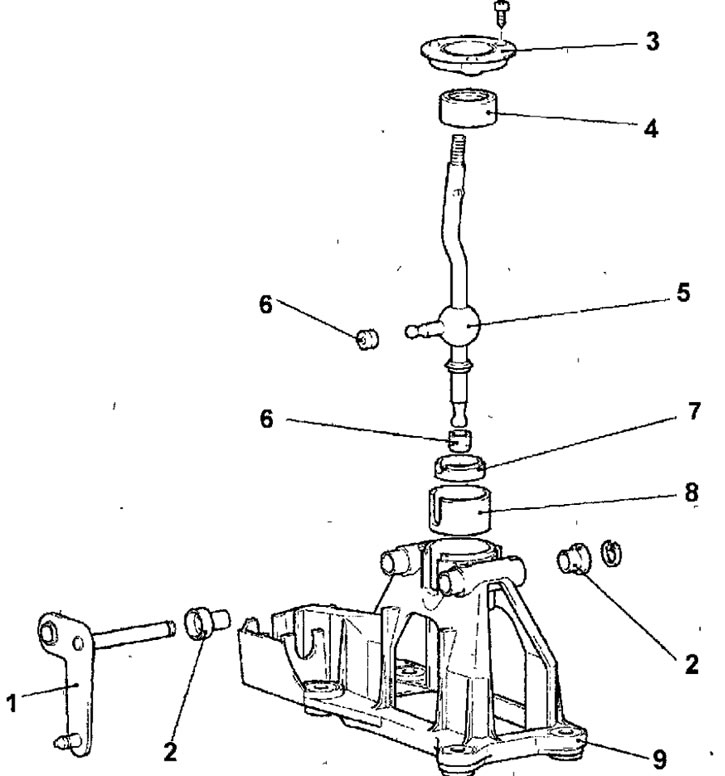

Рис. 12.15. Рычаг переключения передач автомобиля с коробкой передач F5MV1 и F5M42 с 2000 года выпуска: 1 - рычаг; 2 - втулка; 3 - крышка; 4 - шаровая муфта; 5 - рычаг переключения передач; 6 - сферическое гнездо; 7 - гнездо шарнира; 8 - изоляционный кожух; 9 - корпус рычага переключения передач
- Снимите втулку
- Выверните винты и снимите крышку, шаровую муфту и рычаг переключения передач.
- Снимите сферическое гнездо, гнездо шарнира и изоляционный кожух.
Сборка
- Сборка проводится в последовательности, обратной разборке.
