Снятие
Предупреждение. При снятии и установке рычага и тяги переключения передач соблюдайте осторожность, чтобы не ударить электронный блок управления дополнительной системой пассивной безопасности (SRS-ECU).
- Снимите центральную консоль.
- Выверните регулировочный болт тяги переключения передач (рис. 12.9).

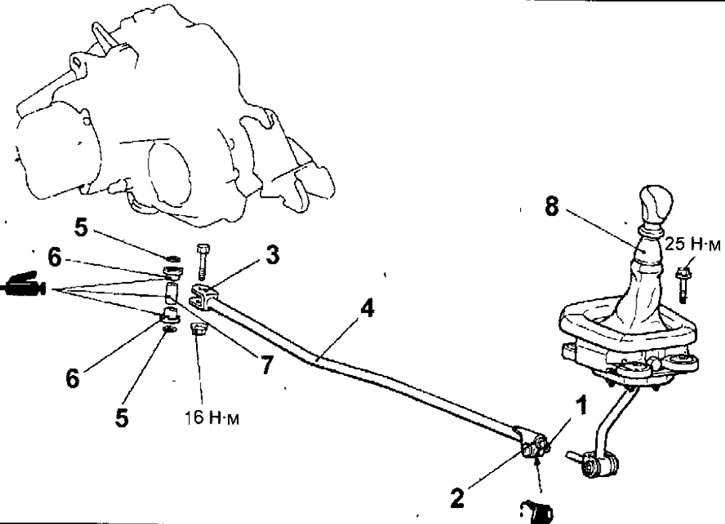

Рис. 12.9. Механизм переключения передач коробки передач F5MR1: 1 - регулировочный болт тяги переключения передач, 24 Н·м; 2-наконечник тяги переключения передач в сборе (со стороны рычага переключения передач); 3 - наконечник тяги переключения передач в сборе (со стороны коробки передач); 4 - тяга переключения передач; 5 - кольцевая прокладка; 6 - втулка тяги переключения передач; 7 - гильза; 8 - рычаг переключения передач в сборе
- Отверните гайку и извлеките болт крепления тяги переключения передач со стороны рычага переключения передач.
- На проволоке подвесьте тягу переключения передач в сборе снизу к элементам трансмиссии автомобиля.
- Отверните гайку и извлеките болт крепления тяги переключения передач со стороны коробки передач. Снимите кольцевые прокледки, втулки тяги переключения передач и гильзу.
- При необходимости выверните болты и снимите рычаг переключения передач в сборе.
Установка
- Установка проводится в последовательности обратной снятию, с учетом следующего.
- Проверьте функционирования механизма блокировки включения передачи заднего хода.
- Проверьте работу рычага переключения передач.
