Снятие
Предупреждение.При снятии и установке рычага и тяги-переключения передан соблюдайте осторожность, чтобы не ударить.электронный блок управления дополнительной системой пассивной безопасности (SRS-ECLf).
- Снимите воздушный фильтр.
- Снимите центральную консоль.
- Потянув вверх, снимите ручку рычага переключения передач (рис. 12.11).

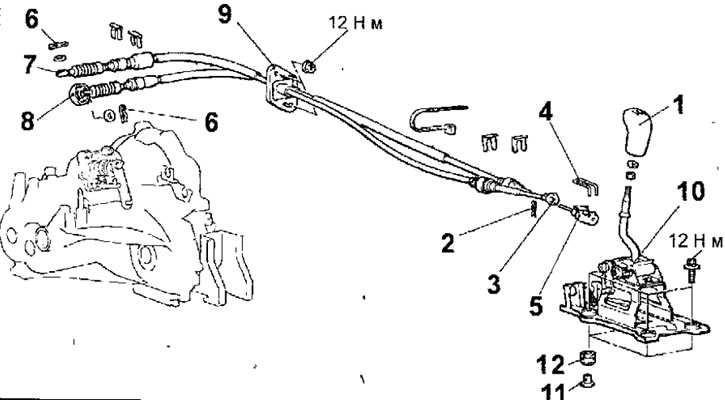

Рис. 12.11. Механизм переключения передач коробки передач F5M42: 1 - ручка рычага переключения передач; 2 - шплинт; 3 - наконечник троса переключения передач (со стороны рычага переключения передач); 4 - фиксатор; 5 - наконечник троса выбора передач (со стороны рычага переключения передач); 6 - шплинт; 7 - наконечник троса выбора передач (со стороны коробки передач); 8- наконечник трoca переключения передач (со стороны коробки передач); 9 - тросы переключения и выбора передач в сборе; 10 — рычаг переключения передач в сборе; 11 - распорная втулка; 12 - втулка
- Снимите втулку.
- Отсоедините трос выбора передач от рычага переключения передач (со стороны рычага переключения передач).
- Снимите фиксатор и отсоедините трос переключения передач (со стороны рычага переключения передач).
- Извлеките шплинты, отсоедините (со стороны коробки передач) тросы выбора и переключения передач.
- Отверните гайки крепления уплотнения торсов к кузову и снимите тросы с автомобиля.
- Выверните болты, снимите втулки, распорные втулки и рычаг переключения передач в сборе.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Установите рычаг переключения передач на коробке передач и рычаг переключения передач в салоне в нейтральное положение (рис. 12.12).

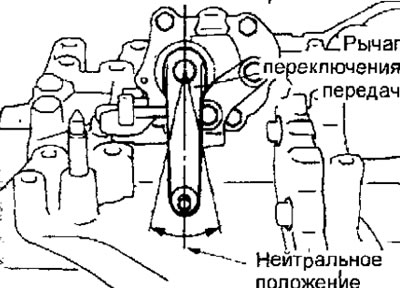

Рис. 12.12. Установка рычага переключения передач на коробке передач в нейтральное положение
- Со стороны коробки передач по беглой и желтой меткам определите наконечники тросов переключения и выбора передач и закрепите их шплинтами.
- В салоне автомобиля подсоедините тросы переключения и выбора передач к рычагу переключения передач.
- Переместите рычаг переключения передач во все рабочие положения и проверьте его работоспособность. Переключения должны быть плавными и без заедания.
