Снятие
- Снимите воздушный фильтр.
- Снимите центральную консоль.
- Снимите нижний кронштейн коробки передач.
- Потянув вверх, снимите ручку рычага переключения передач (рис. 12.14).

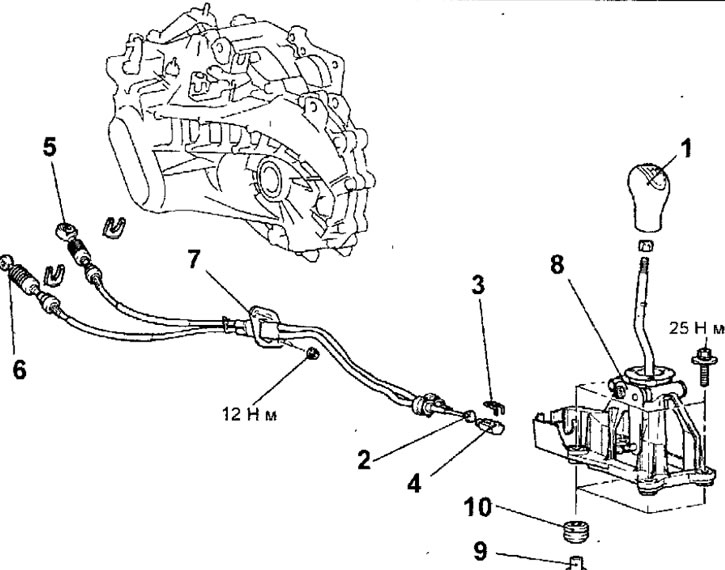

Рис. 12.14. Механизм переключения передач коробки передач F5MV1:1 - ручка рычага переключения передач; 2 - наконечник троса выбора передач (со стороны рычага переключения передач); 3 - фиксатор; 4 - наконечник троса переключения передач (со стороны рычага переключения передач); 5 - наконечник троса выбора передач (со стороны коробки передач); 6 - наконечник троса переключения пере-дач (со стороны коробки передач); 7 - тросы переключения и трос выбора передач в сборе; 8 - рычаг переключения передач в сборе; 9 - распорная втулка; 10 - втулка
- Отсоедините трос выбора передач от рычага переключения передач (со стороны рычага переключения передач).
- Снимите фиксатор и отсоедините трос переключения передач (со стороны рычага переключения передач).
- Извлеките шплинты, отсоедините (со стороны коробки передач) тросы выбора и переключения передач.
- Отверните гайки крепления уплотнения тросов к кузову и снимите тросы с автомобиля.
- Выверните болты, снимите втулки, распорные втулки и рычаг переключения передач в сборе.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Установите рычаг переключения передач на коробке передач и рычаг
- переключения передач в салоне в нейтральное положение.
- В салоне автомобиля подсоедините тросы переключения и выбора передач к рычагу переключения передач.
- Со стороны коробки передач подсоедините наконечники тросов переключения и.« выбора передач и закрепите их шплинтами.
- Установите нижний кронштейн коробки передач.
- Установите центральную консоль.
- Установите воздушный фильтр.
- Переместите рычаг переключения передач во все рабочие положения и с проверьте его работоспособность. Переключения должны быть плавными и без заедания.
