2. Со стороны коробки передач ослабьте гайку крепления троса к рычагу управления, для освобождения троса и рычага управления (рис. 13.17).

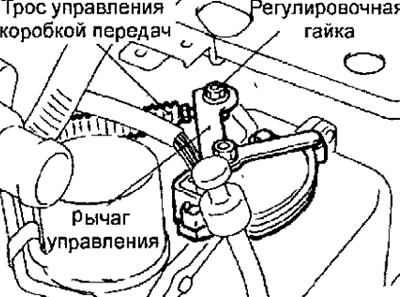

Рис. 13.17. Регулировка положения переключателя селектора и троса управления коробкой передач
3. Установите рычаг селектора в нейтральное положение.
4. Ослабьте болты крепления корпуса переключателя селектора коробки передач, затем поверните корпус переключателя селектора коробки передач, так чтобы совместились отверстие на конце рычага управления и отверстие во фланце корпуса переключателя (рис. 13.18).

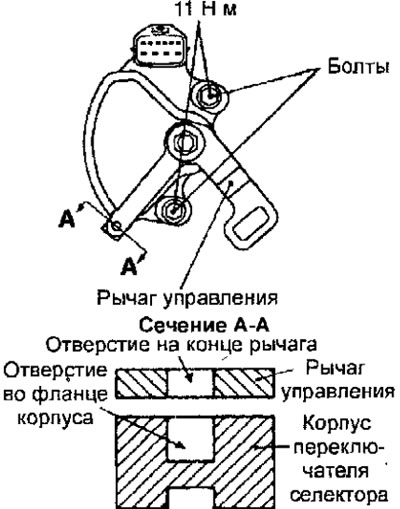

Рис. 13.18. Совмещение отверстия во фланце корпуса переключателя с отверстием на конце рычага ручного управления
5. Затяните болты крепление корпуса переключателя селектора коробки передач требуемым моментом затяжки. Будьте осторожны, чтобы при затягивании болтов не сместить корпус переключателя.
Момент затяжки: 11 Н·м
6. Мягко нажмите трос управления коробкой передач в направлении стрелки и затяните регулировочную гайку (рис. 13.19).

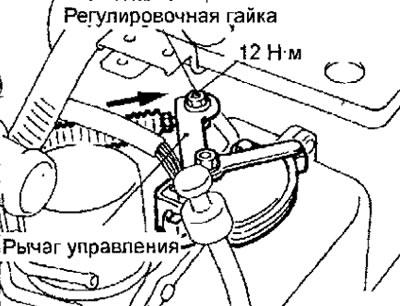

Рис. 13.19. Направление перемещения троса управления перед затягиванием регулировочной гайки
7. Убедитесь, что рычаг селектора находится в положении N.
8. Проверьте работу и функционирование переключателя для каждого положения рычага селектора.
