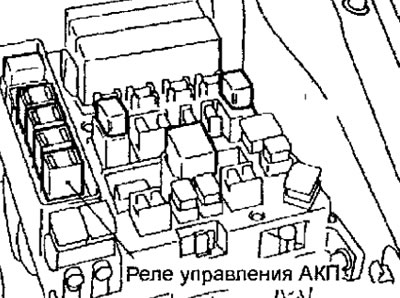

Рис. 13.22. Расположение реле управления автоматической коробкой передач
2. Перемычками соедините контакт 2 реле управления автоматической коробкой передач с отрицательной (-) клеммой аккумуляторной батареи и контакт 4 реле управления с положительной (+) клеммой аккумуляторной батареи (рис. 13.23).

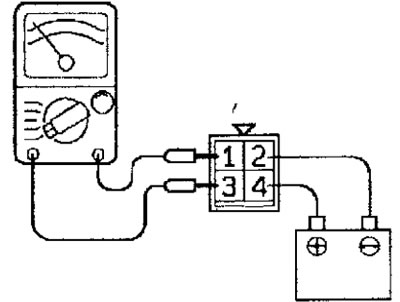

Рис. 13.23. Проверка реле управления автоматической коробкой передач
3. Проверьте проводимость между контактами 1 и 3 реле управления автоматической коробкой передач, когда перемычки подсоединены и отсоединены от батареи.
При подсоединении перемычек между клеммами реле должна быть проводимость.
При отсоединении перемычек между клеммами реле не должно быть проводимости.
4. Если результаты проверки отрицательные, замените реле.
