Снятие
Трос блокировки выключателя зажигания
- Снимите напольную консоль.
- Извлеките шплинт и отсоедините наконечник троса блокировки выключателя зажигания от рычага селектора (рис. 13.40)

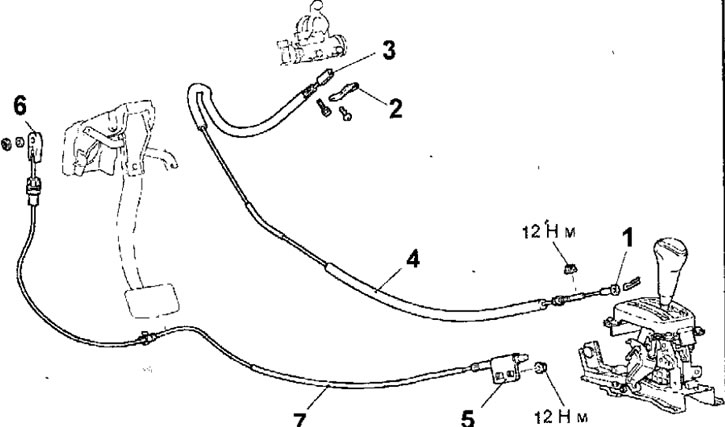

Рис. 13.40. Механизмы блокировки рычага селектора и выключателя зажигания: 1 - наконечник троса блокировки выключателя зажигания (со стороны рычага селектора); 2 - крышка; 3 - наконечник троса блокировки выключателя зажигания (со стороны замка рулевой колонки); 4 - трос блокировки выключателя зажигания; 5 - наконечник троса блокировки рычага селектора (со стороны рычага селектора); 6 - наконечник троса блокировки рычага селектора (со стороны педали тормоза); 7 - трос блокировки рычага селектора
- Снимите нижний кожух рулевой колонки.
- Снимите крышку.
- Поверните ключ в выключателе зажигания в положение АСС и вытяните трос блокировки выключателя зажигания от личинки выключателя зажигания.
Трос блокировки рычага селектора
- Снимите напольную консоль. .
- Извлеките шплинт и отсоедините наконечник троса блокировки рычага селектора от рычага селектора (рис. 13.40)
- Снимите нижнюю крышку.
- Снимите стопорное кольцо и шайбу и отсоедините наконечник троса блокировки рычага селектора от педали тормоза.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
Трос блокировки рычага селектора (со стороны рычага селектора)
- Временно установите кнопку рычага селектора, переместите рычаг селектора в положение Р и поверните ключ в выключателе зажигания в положение LOCK (OFF).
- Затяните стопорную гайку так, чтобы конец троса блокировки рычага селектора выступал над красной меткой на кулачке (см. рис. 13.34).
Момент затяжки: 12 Н·м
- Проверьте функционирование рычага селектора.
Установка троса блокировки выключателя зажигания (со стороны рычага селектора)
- Установите трос блокировки выключателя зажигания на кулачок механизма блокировки.
- Установите пружину и шайбу троса блокировки выключателя зажигания.
- Слегка нажмите на место соединения троса с кулачком механизма блокировки в направлении стрелки, показанной на рисунке 13.33, до остановки троса и затяните стопорную гайку.
Момент затяжки: 12 Н·м
- Проверьте функционирование рычага селектора.
