Снятие
- Отсоедините провод от отрицатель-ной клеммы аккумуляторной батареи.
- Снимите воздушный фильтр.
- Отсоедините высоковольтные провода от распределителя зажигания (рис. 9.16).

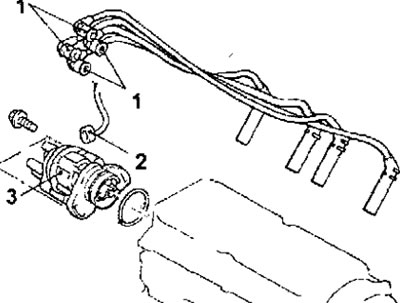

Рис. 9.16. Распределитель зажигания двигателя SOHC (MPI): 1 - высоковольтные провода; 2 - разъем распределителя зажигания; 3 - распределитель зажигания
Предупреждение. При отсоединении высоковольтных проводов необходимо тянуть за наконечник провода, а не за сам провод.
- Отсоедините электрический разъем от распределителя зажигания.
- Выверните винты и снимите распределитель зажигания и уплотнительное кольцо.
Разборка
- Выверните два винта и снимите крышку распределителя зажигания (рис. 9.17).

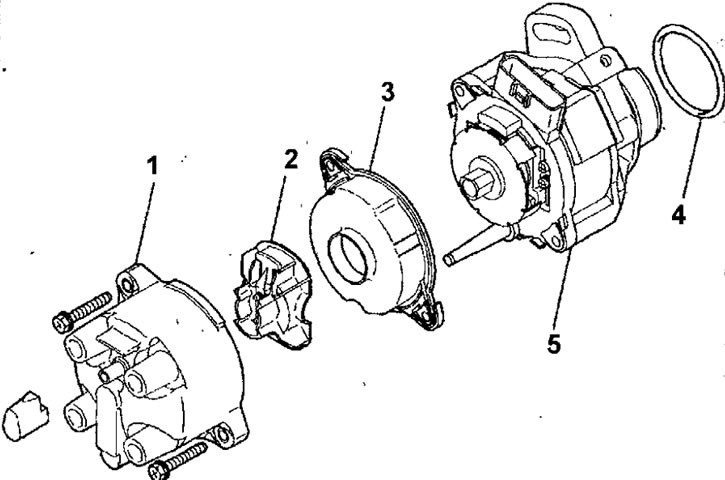

Рис. 9.17. Распределитель зажигания двигателя SOHC: 1 - крышка распределителя зажигания; 2 - ротор; 3 - защитная крышка; 4 - уплотнительное кольцо; 5 - корпус распределителя зажигания
- Потянув, снимите ротор распределителя зажигания.
- Снимите защитную крышку.
- Выверните болты и снимите корпус распределителя зажигания и уплотнительное кольцо.
Проверка
- Очистите детали распределителя зажигания чистым керосином и высушите их.
- Проверьте состояние контактов прерывателя. Проверьте крышку распределителя зажигания на отсутствие коррозии и обгорания электродов. Проверьте плавность перемещения угольного контакта и величину его выступания.
- При наличии обгорания контакта ро-тора распределителя замените ротор распределителя.
- Проверьте отсутствие трещин на крышке.
Сборка
- Сборка проводится в последовательности, обратной разборке.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Снимите верхнюю крышку ремня привода газораспределительного механизма.
- Поверните коленчатый вал по часовой стрелке до совмещения установочных меток на шкиве распределительного вала и головке цилиндров (рис. 9.18).

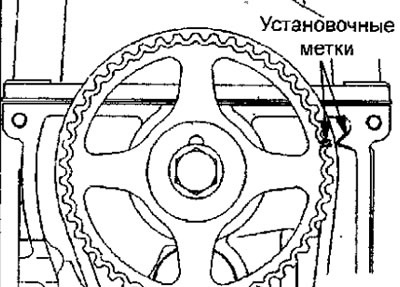

Рис. 9.18. Совмещение установочных меток на шкиве распределительного вала и головке цилиндров
Примечание. При совмещении установочных меток на шкиве распределительного вала и головке цилиндров поршень 1-о цилиндра будет находиться в ВМТ в такте сжатия.
- Совместите установочные метки на распределителе зажигания и муфте и установите распределитель зажигания на двигатель (рис. 9.19).

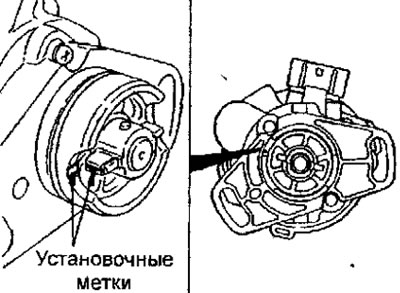

Рис. 9.19. Совмещение установочных меток распределителе зажигания и муфте
- Подсоедините высоковольтные провода и электрический разъем к распределителю зажигания.
- Установите воздушный фильтр.
- Проверьте и отрегулируйте угол опережения зажигания.
