Двигатель DOHC (GDI)
Предупреждения
- 1. Не регулируйте межэлектродный зазор свечей зажигания с иридиевыми электродами.
- 2. Очистка свечей зажигания может привести к повреждению иридиевых электродов. Поэтому, если необходима очистка в связи с большими отложениями сажи, используйте очиститель свечей зажигания и не чистите свечу. зажигания более 20 секунд. Для очистки свечей зажигания не используйте металлическую щетку.
- 3. Свечи зажигания в двигателях GDI с иридиевыми электродами могут работать нормально, даже если они покрыты слоем сажи. Углерод (сажа), находящийся на электродах сгорает с большей интенсивностью, чем на обычных свечах, и не должен приводить к возникновению проблем при работе двигателя.
1. Снимите катушки зажигания.
2. Сжатым воздухом очистите свечи, что исключит попадание грязи в цилиндры двигателя после вывинчивания свечей зажигания. Свечным ключом выверните свечу. Для исключения повреждения свечи устанавливайте свечной ключ строго вдоль оси свечи.
3. Круглым щупом для свечей зажигания проверьте зазор между электродами свечи (рис. 9.5). Зазор должен всегда соответствовать техническим требованиям.

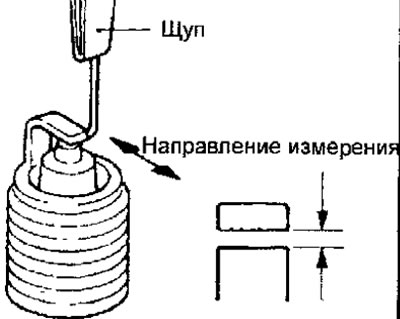

Рис. 9.5. Проверка зазора между электродами свечи зажигания
Межэлектродный зазор свечи зажигания; 0,5-0,6 мм
Предельно допустимый зазор: 0,75 мм
4. Измерьте сопротивление изоляции свечи зажигания (рис. 9.6). Если сопротивление ниже требуемого, замените свечу зажигания.
Сопротивление: 1 мОм

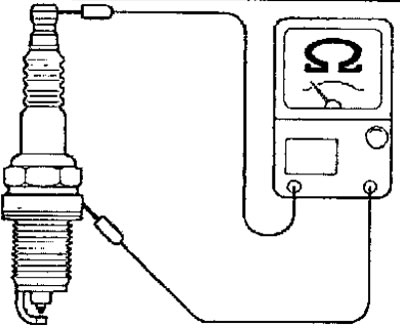

Рис. 9.6. Проверка сопротивления изоляции свечи зажигания
5. Очистите отверстия для свечей зажигания.
Предупреждение. Будьте осторожны, чтобы не допустить попадания посторонних частиц внутрь цилиндра.
6. Вверните свечи зажигания.
7. Установите катушки зажигания.
Двигатель SOHC (МРI)
1. Отсоедините высоковольтные провода от свечей зажигания.
Предупреждение. При отсоединении наконечника высоковольтного провода от свечи зажигания не тяните за провод, а только за наконечник, при этом поворачивайте наконечник на половину оборота в одну и другую стороны.
2. Сжатым воздухом очистите свечи, что исключит попадание грязи в цилиндры двигателя после вывинчивания свечей зажигания. Свечным ключом выверните свечу. Для исключения повреждения свечи устанавливайте свечной ключ строго вдоль оси свечи.
3. Проверьте отсутствие выгорания электродов или повреждения изолятора свечей зажигания.
4. Удалите нагар при помощи стальной щетки или установки для очистки свечей. После очистки очистите свечи от песка, продуйте их сжатым воздухом.
5. Круглым щупом для свечей зажигания проверьте зазор между электродами свечи (рис. 9.5). Зазор должен всегда соответствовать техническим требованиям. Корректировка зазора осуществляется подгибанием бокового электрода. Центральный электрод ни в коем случае нельзя изгибать, так как это может привести к поломке изолятора и выходу свечи из строя. Для подгибаний бокового электрода свечи необходимо использовать специальный инструмент.
Межэлектродный зазор свечи зажигания: 1,0-1,1 мм
6. Очистите отверстия для свечей зажигания.
Предупреждение. Будьте осторожны, чтобы не допустить попадания посторонних частиц внутрь цилиндра.
7. Вверните свечи зажигания
