Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Выверните болты и снимите крышку двигателя.
- Отсоедините разъемы от катушек зажигания (рис. 9.8, 9.9)
Рис. 9.8. Катушки зажигания двигателя DOHC (GDI): 1 - блок катушек зажигания; 2 - свеча зажигания

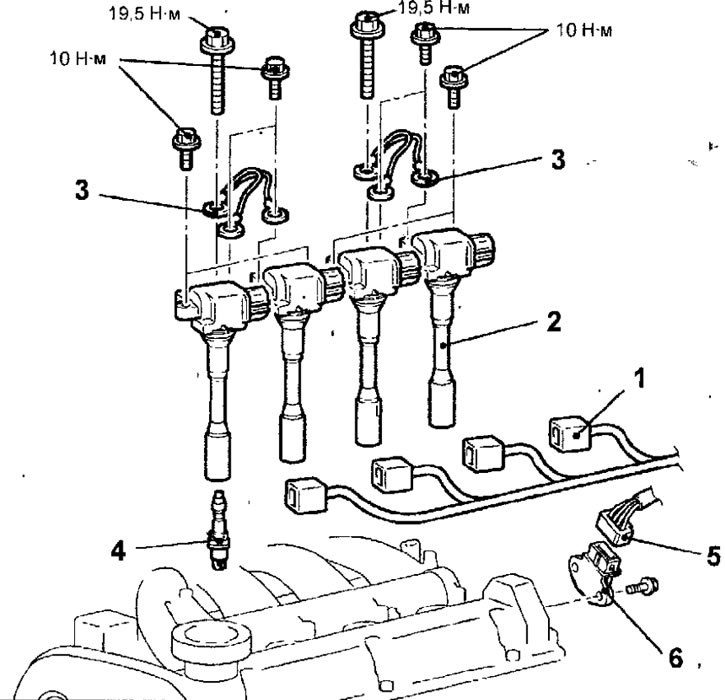

Рис. 9.9. Катушки зажигания двигателя DOHC (4G93-GDI):1 - разъемы катушек зажигания; 2 - блок катушек зажигания; 3 - провода соединения с «массой»;. 4 - свеча зажигания, 25 Н·м; 5 - разъем датчика обнаружения пропусков зажигания; 6 - датчик обнаружения пропусков зажигания
- Выверните болты и снимите блок катушек зажигания.
- Сжатым воздухом очистите свечи, что исключит попадание грязи в цилиндры двигателя после вывинчивания свечей зажигания. Свечным ключом выверните свечу. Для исключения повреждения свечи устанавливайте свечной ключ строга вдоль оси свечи.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Вверните свечи зажигания и затяните их моментом 25 Нм.
