Чтобы исключить вытекание топлива при столкновении автомобиля установлен клапан защиты, исключающий вытекание топлива при переворачивании автомобиля (rollover valve).
Топливный бак изготовлен из пластмассы, что привело к уменьшению веса и повышению антикоррозионных свойств.
Снятие
- Перед снятием топливного бака слейтe из него топливо. Очистите топливный бак от паров топлива.
- Уменьшите давление в топливной системе.
- Снимите заднее сидение и защитную крышку.
- Отсоедините от блока топливного насоса топливные шланги и электрически разъем.
- Специальным ключом отверните крышку и достаньте блок топливного насоса (рис. 6.64).

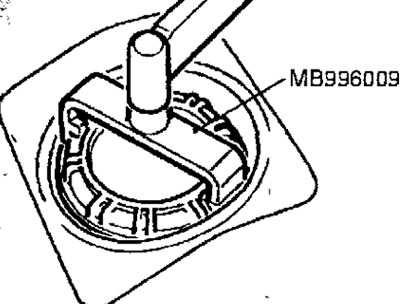

Рис. 6.64. Использование специального ключа для отворачивания крышки люка топливного насоса

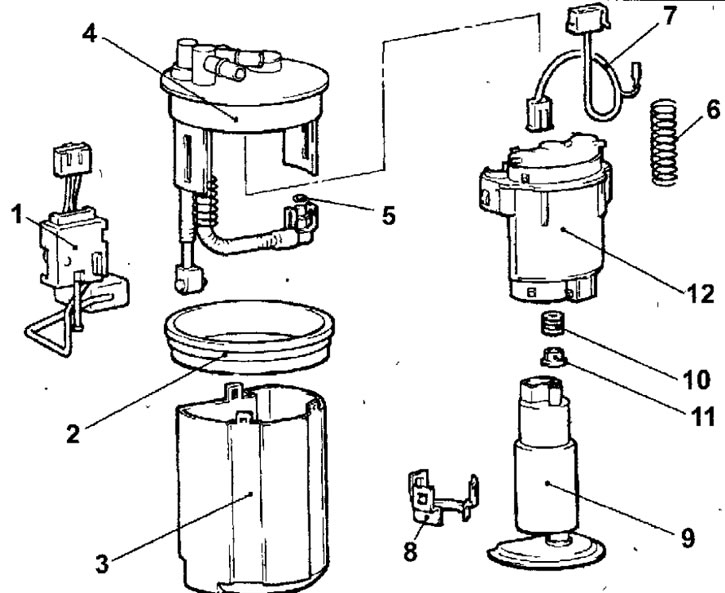

Рис. 6.65. Блок топливного насоса: 1 - датчик уровня топлива; 2 - резиновая прокладка; 3 - чашка; 4 - узел основания насоса; 5 - уплотнительное кольцо (перед установкой необходимо смочить в топливе); 6 - пружина; 7 - жгут проводов насоса; 8 - блокирующий кронштейн; 9 - топливный насос; 10 - уплотнительное кольцо; 11 - прокладка; 12-топливный фильтр
- Отсоедините от топливного бака фланги подачи топлива.
- Выверните болты и снимите тягу регулировки схождения.
- Выверните болты и снимите термозащитные кожухи.
- Отсоедините от топливного бака топливоналивной шланг топливного бака и шланг выравнивания давления в топливном баке.
- Установите домкрат под топливный бак. Поддерживая топливный бак, отверните гайки и снимите ленты крепления топливного бака. Опустите топливный бак и достаньте его из-под автомобиля.
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Убедитесь, что резиновая прокладка топливного бака не повреждена и не деформирована, после чего надежно закрепите прокладку.
Предупреждение. Если резиновая прокладка будет установлена на блок топливного насоса, то при установке блока топливного насоса в топливный бак будет повреждена рабочая кромка резиновой прокладки, что приведет к утечке топлива (рис. 6.66).

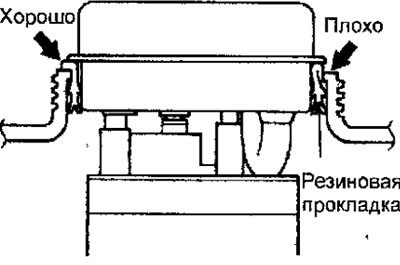

Рис. 6.66. Расположение резиновой прокладки топливного бака
Примечание. Если резиновая прокладка повреждена или деформирована, замените ее.
- Нанесите мыльный раствор на внутреннюю поверхность прокладки. Совместите метки на блоке топливного насоса и топливном баке и установите блок топливного насоса.в топливный бак (рис. 6.67).

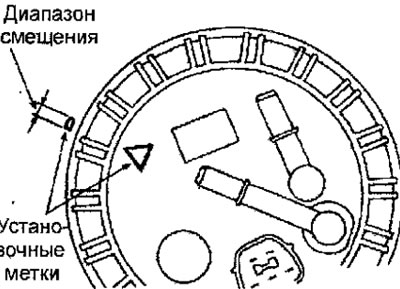

Рис. 6.67. Совмещение установочных меток на блоке топливного насоса и топливном баке
Предупреждения
- (1) Не наклоняйте топливный насос при его установке.
- (2) Не допускайте закусывания прокладки при ее установке.
- Нанесите мыльный раствор на резьбу крышки блока топливного насоса и специальным ключом наверните и затяните крышку моментом 49 Н·м (см. рис. 6.64).
Предупреждения. При затягивании крышки исключите проворачивание блока топливного насоса.
- Залейте топливо в бак.
- Проверьте герметичность топливной системы.
