Топливные форсунки двигателя с 1999 года выпуска

Снятие

• Уменьшите давление в топливной системе.
• Выверните болты и снимите крышку двигателя.
• Снимите воздушный фильтр.
• Снимите впускной коллектор.
• Выверните болты и снимите зажимы крепления топливопроводов (рис. 6.44).

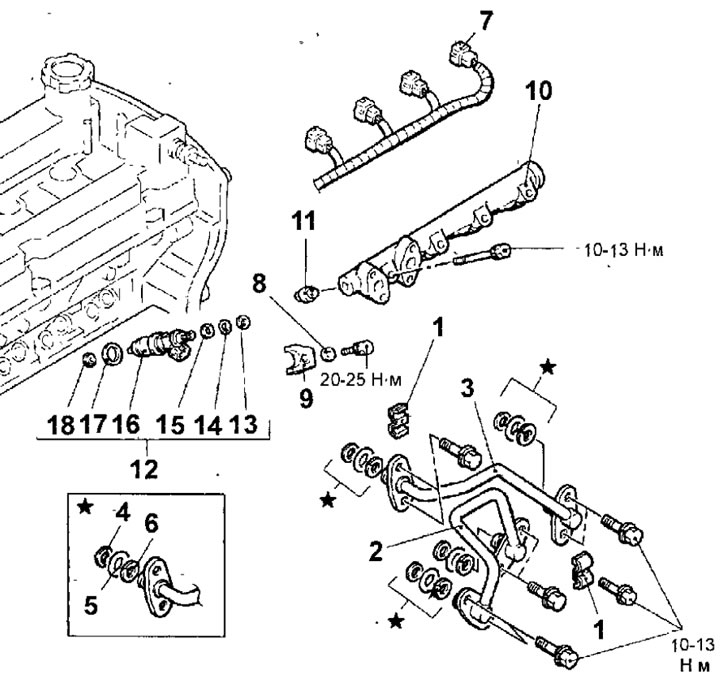

Рис. 6.44. Топливные форсунки двигателя с 1999 года выпуска: 1 - зажим крепления топливопроводов; 2 - трубка подачи топлива; 3 - Трубка возврата топлива; 4 - опорное кольцо А; 5 - уплотнительное кольцо; 6 - опорное кольцо В; 7 - разъем топливной форсунки; 8 - шайба; 9 - держатель форсунки; 10 - топливная распределительная магистраль; 11 - опора; 12 - топливная форсунка; 13 - опорное кольцо;14 - уплотнительное кольцо; 15 - опорное кольцо; 16 - топливная форсунка; 17 - прокладка; 18 - фигурная шайба

• Выверните болты и снимите трубку подачи топлива.
• Выверните болты и снимите трубку возврата топлива.

Предупреждение. Перед отсоединением разъемов от топливных форсунок отсоедините провод от отрицательной клеммы аккумуляторной батареи.

• Отсоедините разъемы от топливных форсунок.
• Выверните болты, снимите шайбы и держатели форсунок.
• Выверните болты и снимите топливную распределительную магистраль вместе с установленными на ней форсунками.

Предупреждение. Будьте осторожны, чтобы при снятии топливной распределительной магистрали не уронить форсунки.

• Соблюдая осторожность извлеките топливные форсунки из топливной распределительной магистрали.

Установка

Предупреждения

• 1. При установке необходимо использовать новые фигурные шайбы.
• 2. На поверхности фигурных шайб не должно быть царапин или частиц посторонних материалов.
• 3. При установке фигурных шайб строго соблюдайте направление установки (рис. 6.45).

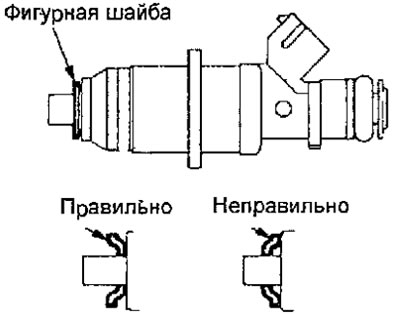

Рис. 6.45. Направление установки фигурной шайбы на топливную форсунку

• Чтобы закрепить фигурную шайбу на топливной форсунке нанесите на поверхность фигурной шайбы консистентную смазку.
• Смажьте уплотнительные кольца топливной форсунки тонким слоем моторного масла (рис. 6.46).

Рис. 6.46. Расположение уплотнительные кольца на топливной форсунке

Предупреждение. При снятии и установке топливной магистрали исключите попадание в нее моторного масла.

• Соблюдая осторожность чтобы не повредить уплотнительное кольцо, поворачивая в одну и другую стороны вставьте топливную форсунку в топливную магистраль и убедитесь, что форсунка легко поворачивается в своем гнезде.
• Если форсунка поворачивается в своем гнезде с заеданием, возможно «закусило» уплотнительное кольцо. Снимите топливную форсунку и проверьте состояние уплотнительного кольца и, при наличии повреждений, замените его. Повторно установите топливную форсунку в топливную магистраль и проверьте, что форсунка легко поворачивается в своем гнезде.
• Совместите установочные метки топливной форсунки и топливной магистрали (рис. 6.47).

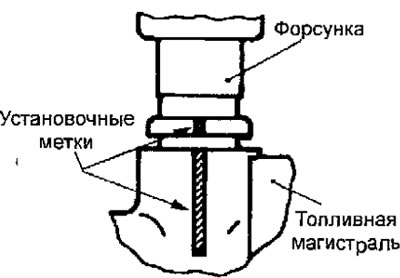

Рис. 6.47. Совмещение установочных меток на топливной форсунке и топливной магистрали

• Установите топливную магистраль вместе с топливными форсунками и закрепите ее болтами, затянув их требуемым моментом.
• Установите опорные и уплотнительное кольцо так, как показано на рисунке 6.36.

Предупреждения

• 1. Установите опорное кольцо В так, чтобы скошенная поверхность кольца располагалась со стороны противоположной уплотнительному кольцу.
• 2. Убедитесь в правильности установки опорного кольца А (наружный диаметр опорного кольца А равен 14,8 мм). Не перепутайте его с опорным - кольцом датчика давления.

• Моторным маслом смажьте уплотнительные кольца трубок подачи и возврата топлива (рис. 6.48).

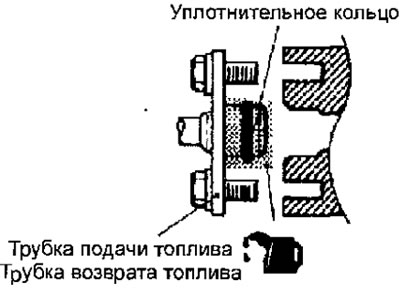

Рис. 6.48. Установка трубок подачи и возврата топлива

Предупреждение. Не допускается попадание масла внутрь регулятора давления топлива или топливной магистрали.

• Установите трубки подачи и возврата топлива и закрепите болтами, затянув их требуемым моментом.
• Установите зажимы крепления топливопроводов и закрепите болтами, затянув их требуемым моментом.
• Подсоедините разъемы к топливным форсункам.
• Установите впускной коллектор.
• Установите воздушный фильтр.
• Установите крышку двигателя.
• Пустите двигатель и убедитесь в отсутствии утечек топлива из топливной системы.
