Предупреждение. При снятии и установке датчика температуры охлаждающей жидкости не прикасайтесь инструментом к его разъему (пластмассовая часть).
1. Слейте охлаждающую жидкость, отсоедините разъем от датчика температуры охлаждающей жидкости и выверните его (рис. 6.25).

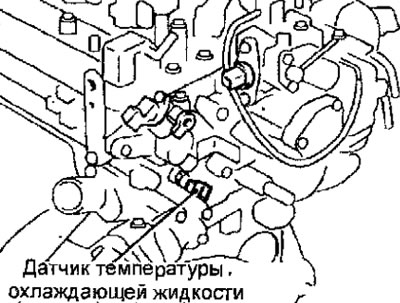

Рис. 6.25. Расположение датчика температуры охлаждающей жидкости
2. Нагревая датчик в сосуде с водой измерьте сопротивление между контактами разъема датчика (рис. 6.26).

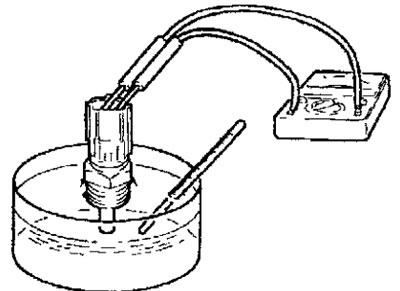

Рис. 6.26 Измерение сопротивления датчика температуры охлаждающей жидкости
Номинальное сопротивление, кОм:
- при температуре 20°С: 2,1-2,7
- при температуре 80°С: 0,26-0,36
3. Если сопротивление отличается от требуемого замените датчик температуры охлаждающей жидкости.
4. Нанесите на резьбу датчика тонкий слой герметика (рис. 6.27).

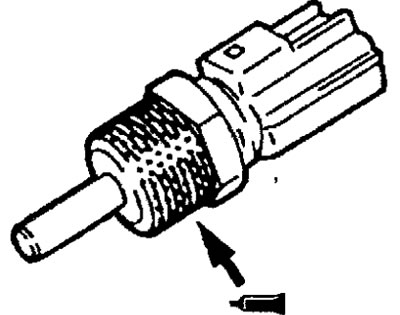

Рис. 6.27. Место нанесения герметика на резьбу датчика температуры охлаждающей жидкости
Рекомендуемый герметик: ЗМ NUT Locking Part 4171
5. Вверните датчик и затяните его моментом 29 Н·м.
