Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Нажмите на фиксатор разъема формирователя импульсов управления форсунками в месте, показанном на рисунке 6.61, и отсоедините разъем от формирователя импульсов управления форсунками.

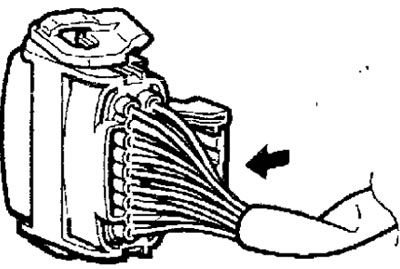

Рис. 6.61. Места нажатия на фиксатор разъема формирователя импульсов управления форсунками
- Отверните гайки и снимите с кронштейна формирователь импульсов управления форсунками (рис. 6.62).

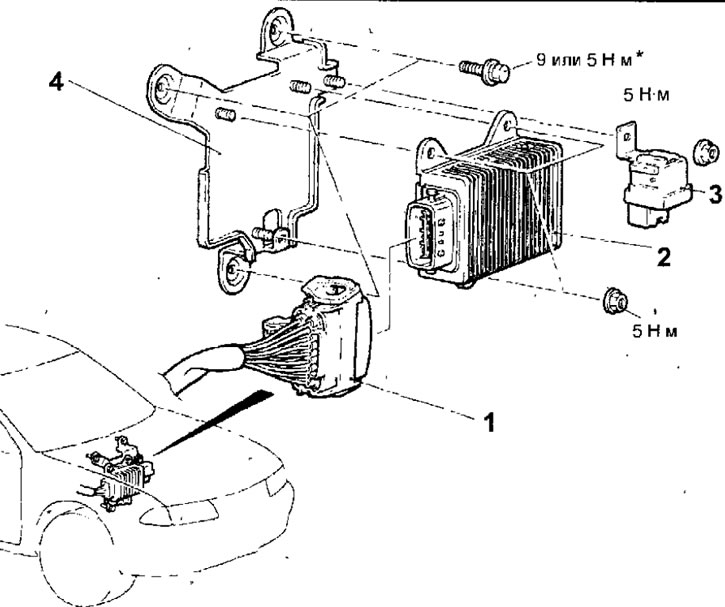

Рис. 6.62. Формирователь импульсов управления форсунками: 1 - разъем формирователей импульсов управления форсунками; 2 - формирователь импульсов управления форсунками; 3 - реле формирователя импульсов управления форсунками; 4 - кронштейн
Предупреждение. По жгуту проводов соединяющему формирователь импульсов управления форсунками с форсунками проходит большой ток, поэтому формирователь импульсов управления форсунками сильно нагревается. Будьте осторожны при снятии этого узла сразу после выключения двигателя.
- Отверните гайку и снимите с кронштейна реле формирователя импульсов управления форсунками.
- Выверните болты и снимите кронштейн репе и формирователя импульсов управления форсунками.
Установка
- Установка проводится в последовательности, обратной снятию.
Примечание. Момент затяжки отмеченный (*) на рисунке 6.62 относится к болтам с маркировкой.
