Снятие
- Слейте охлаждающую жидкость из системы охлаждения.
- Снимите корпус воздушного фильтра.
- Выверните болты и снимите крышку двигателя.
- Снимите шланг воздухозаборника.
- Отсоедините разъемы от сервопривода дроссельной заслонки и датчика положения дроссельной заслонки (рис. 6.52).

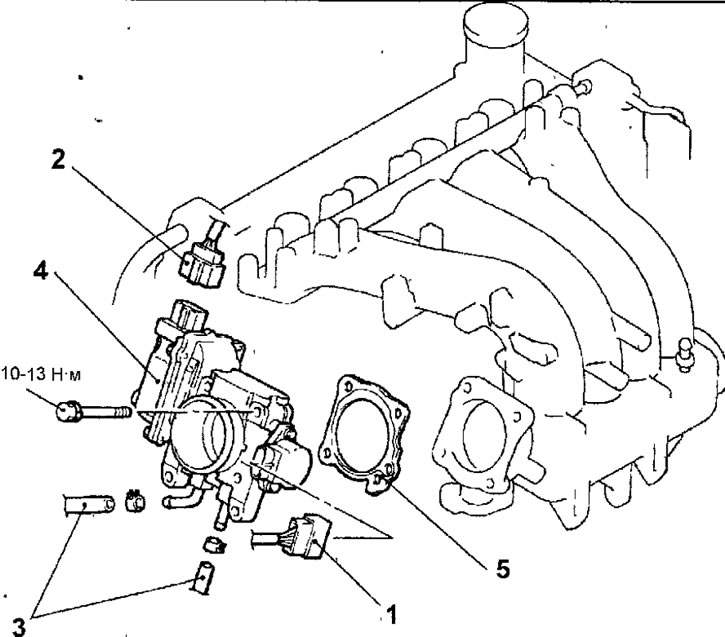

Рис. 6.52. Дроссельный узел двигателя с 1999 года выпуска: 1 - разъем сервопривода дроссельной заслонки; 2 - разъем датчика положения дроссельной заслонки; 3 - шланг системы охлаждения; 4 - дроссельный узел; 5 - прокладка дроссельного узла
- Ослабьте хомут и отсоедините шланг системы охлаждения от дроссельного узла.
- Выверните болты и снимите дроссельный узел в сборе и прокладку.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Если проводилась замена дроссельного узла, инициализируйте электронную систему управления дроссельной заслонкой.
- Подсоедините разъемы к сервоприводу дроссельной заслонки и датчику положения дроссельной заслонки.
- Установите шланг воздухозаборника.
- Установите крышку двигателя.
- Установите корпус воздушного фильтра.
- Залейте охлаждающую жидкость в систему охлаждения двигателя.
Инициализация
- Включите зажигание и выключите его в течение 1 секунды, затем подождите как минимум 10 секунд с выключенным зажиганием.
