Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите турбокомпрессор.
- Отсоедините вакуумные шланги от вакуумного ресивера (рис. 4.40).

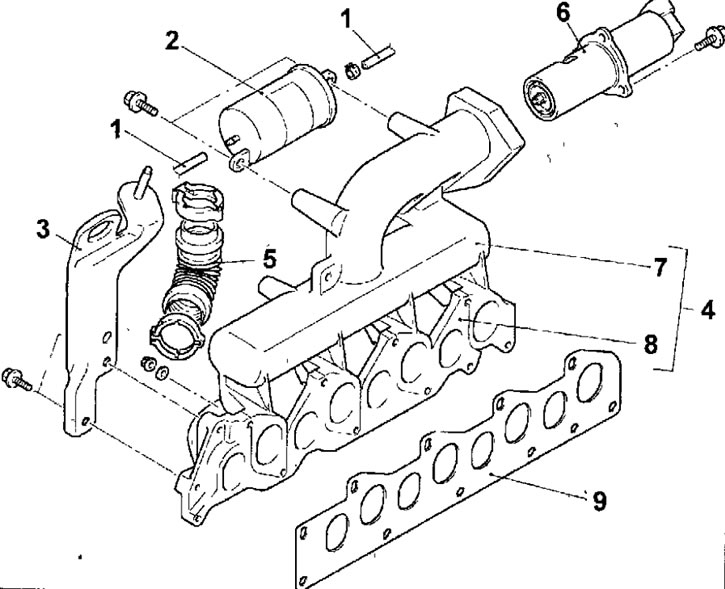

Рис. 4.40. Впускной и выпускной коллекторы: 1 - вакуумный шланг; 2 - вакуумный ресивер; 3 - кронштейн двигателя; 4 - впускной и выпускной коллекторы в сборе; 5 - трубка системы рециркуляции отработавших газов; 6 - клапан рециркуляции отработавших газов (EGR); 7 - впускной коллектор; 8 - выпускной коллектор; 9 - прокпадка впускного и выпускного коллектора
- Выверните болты и снимите вакуумный ресивер.
- Выверните болты и снимите кронштейн двигателя.
- Отсоедините от коллектора трубку системы рециркуляции отработавших газов.
- Выверните болты и снимите клапан рециркуляции отработавших газов (EGR).
- Отверните гайки и снимите впускной и выпускной коллекторы в сборе и прокладку.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Установите турбокомпрессор.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
