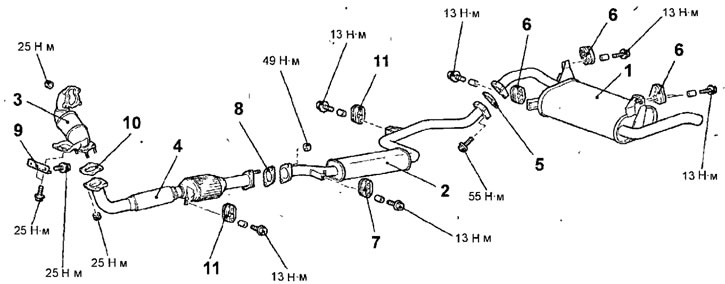

Рис. 4.45. Система выпуска отработавших газов: 1 - главный глушитель; 2 - центральная выхлопная труба; 3 - каталитический нейтрализатор; 4 - приемная выхлопная труба; 5 - прокладка; 6 - резиновая подвеска; 7 - резиновая подвеска; 8 - прокладка; 9 - кронштейн; 10 - прокладка; 11 - кронштейн
- Система выпуска отработавших газов состоит из трех основных частей. Система выпуска отработавших газов обеспечивает отвод отработавших газов в атмосферу, уменьшение концентрации загрязняющих веществ, снижение шума двигателя до требуемого уровня при минимальных потерях мощности. Чтобы система выпуска отработавших газов могла выполнять свои функции, она должна быть в исправном состоянии. Состояние системы выпуска отработавших газов оказывает влияние также и на мощность двигателя и расход топлива.
- Система выпуска отработавших газов состоит из выпускного коллектора, приемной выхлопной трубы, каталитического нейтрализатора и глушителей.
- Выпускные трубы обеспечивают соединения между собой элементов системы выпуска отработавших газов.
- Глушители предназначены для сглаживания пульсаций в потоке отработавших газов и снижения уровня шума.
- Система выпуска крепится к днищу автомобиля с использованием упругих элементов, для уменьшения вибрации от прохождения отработавших газов.
- Утечки отработавших газов в системе выпуска обычно вызваны поврежденными прокладками и нарушением герметичности соединений труб или повреждениями глушителей, полученными от ударов при движении автомобиля. Утечки отработавших газов приводят к увеличению шума, а также появлению вибрации от контакта элементов системы выпуска с кузовом автомобиля.
- Перед снятием или разборкой элементов системы выпуска пропитайте болты и гайки крепления элементов системы выпуска жидкостью, ослабляющей соединения. Подождите 5 минут для проникновения жидкости в резьбовое соединение.
- После работы на системе выпуска отработавших газов, перемещая в стороны выхлопную систему автомобиля, проверьте, чтобы она не касалась кузова автомобиля. В противном случае замените резиновые подвески выхлопной системы.
Предупреждение. Перед снятием или осмотром элементов системы выпуска отработавших газов убедитесь, что она достаточно остыла.
Примечание. Если система выпуска отработавших газов установлена с перекосом, это будет заметно по наличию глухих и дребезжащих звуков. Кроме того, внутренние напряжения могут явиться причиной появления трещин. Незначительные негерметичные места на соединениях труб новой системы выпуска отработавших газов устраняются с помощью уплотнительной замазки.
