Снятие
- Снимите нижний брызговик двигателя.
- Выверните болт и снимите зажим крепления шланга системы кондиционирования воздуха (рис. 4.5).

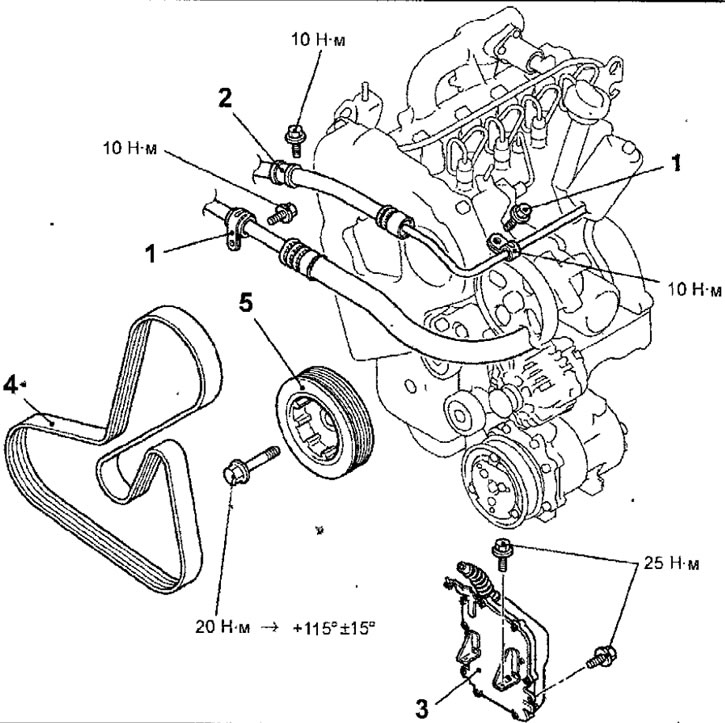

Рис. 4.5. Шкив коленчатого вала привода поликлиновых ремней: 1 - зажим крепления шланга системы кондиционирования воздуха; 2 - зажим крепления шланга гидравлического привода усилителя рулевого управления; 3- блок управления двигателем (ECU); 4 - ремень привода навесного оборудования; 5 - шкив коленчатого вала
- Выверните болт и снимите зажим крепления шланга гидравлического привода усилителя рулевого управления.
- Выверните болты и снимите блок управления двигателем (EGU) вместе с подсоединенными к нему проводами.Шнуром или мягкой проволокой закрепите снятый блок управления двигателем моторном отсеке так, чтобы он не мешал снятию шкива коленчатого вала.
- Ослабьте болт крепления шкива механизма автоматического натяжения ремня привода навесного оборудования (рис. 4.6).

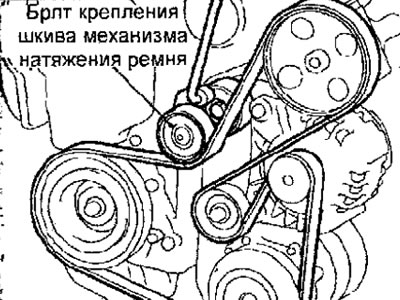

Рис. 4.6. Ослабление болта крепления шкива механизма автоматического натяжения ремня привода навесного оборудования
- Гаечным ключом на 16 мм, установленным на выступ механизма автоматического натяжения ремня, поверните его по часовой стрелке, ослабьте натяжение и снимите ремень (см. рис. 4.6).
Предупреждение. Не используйте повторно снятый ремень привода навесного оборудования.
- Специальным инструментом MD998747 заблокируйте шкив коленчатого вала от проворачивания и выверните болт крепления шкива (рис. 4.7).

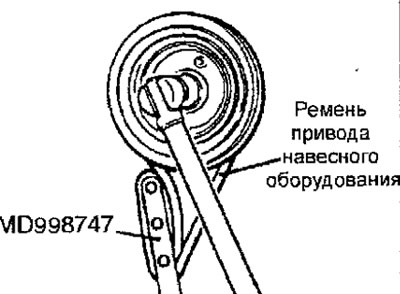

Рис. 4.7. Использование специального инструмента MD998747 для блокирования шкива коленчатого вала от проворачивания
Предупреждения
Если использовать специальный инструмент MD998747 для блокирования шкива коленчетого вала от проворачивания с ремнем, установленным на двигателе, ремень будет поврежден. Не используйте штатный ремень привода навесного оборудования двигателя, а используйте другой ремень.
Повторно никогда не используйте поврежденный ремень привода навесного оборудования.
- Снимите шкив с коленчатого вала.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Специальным инструментом MD998747 заблокируйте шкив коленчатого вала от проворачивания и затяните болт крепления шкива моментом 20 Н·м, затем доверните на угол 115°+15° (рис. 4.8).

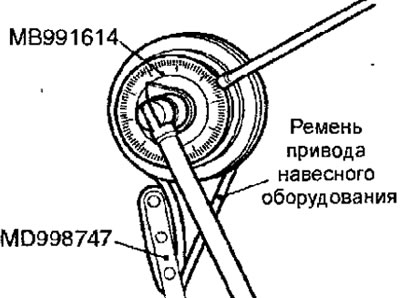

Рис. 4.8. Доворачивание болта крепления шкива коленчатого вала на угол 115°+15°
- Установите и отрегулируйте натяжение ремня привода навесного оборудования.
- Установите зажимы крепления шлангов системы кондиционирования воздуха и гидравлического привода усилителя рулевого управления и закрепите их болтами.
- Установите блок управления двигателем (ECU).
- Установите нижний правый брызговик двигателя.
