Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Передний сальник коленчатого вала
- Снимите зубчатый ремень привода газораспределительного механизма.
- Выверните болт и снимите шкив коленчатого вала и сегментную шпонку (рис. 4.18).

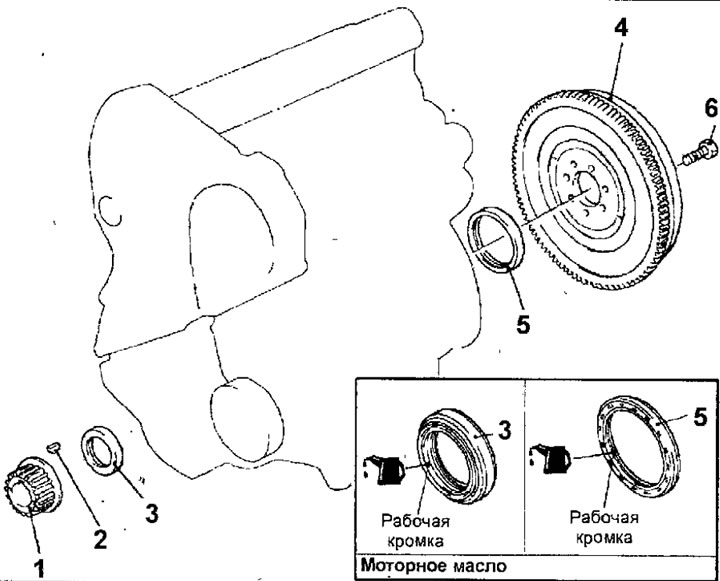

Рис. 4.18. Сальники коленчатого вала: 1 - шкив коленчатого вала; 2 - сегментная шпонка; 3 - передний сальник коленчатого вала; 4 - маховик; 5 - задний сальник коленчатого вала; 6 - болт, 53 Н·м
- Просверлите в переднем сальнике коленчатого вала два маленьких отверстия, расположенные в диаметрально противоположных концах сальника. Вверните два самонарезающих винта в просверленные отверстия сальника и, плоскогубцами за головки винтов вытяните сальник.
- Очистите гнездо для сальника.
Задний сальник коленчатого вала
- Снимите коробку передач.
- Выверните болты и снимите кожух сцепления с нажимным диском и ведомый диск сцепления.
- Специальным инструментом заблокируйте маховик от проворачивания и выверните болты его крепления (рис. 4.19)

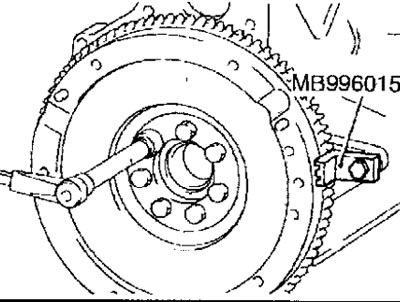

Рис. 4.19. Выворачивание болтов крепления маховика и использование специального инструмента для блокировки маховика от проворачивания
- Снимите маховик.
- Ножом или плоской отверткой пробейте паз около рабочей кромки сальника.
Предупреждение. Будьте осторожны, чтобы не повредить коленчатый вал и блок цилиндров.
- Вставьте в пробитый паз лезвие плоской отвертки, обмотанное тканью, и отверткой как рычагом, извлеките сальник.
Установка
Задний сальник коленчатого вала
- Тонким слоем моторного масла смажьте рабочую кромку нового сальника.
- Установите специальный направляющий инструмент МВ996038 на торец коленчатого вала.
- Установите сальник на специальный направляющий инструмент.
- Специальным инструментом установите задний сальник коленчатого вала (рис. 4.20).

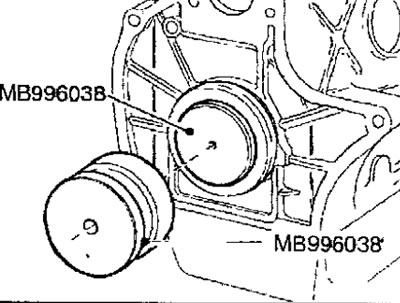

Рис. 4.20. Использование специального инструмента для установки заднего сальника коленчатого вала
- Очистите резьбовые отверстия в коленчатом валу от остатков блокирующего средства.
- Нанесите слой блокирующего средства в резьбовые отверстия в коленчатом валу и на резьбу болтов крепления маховика.
Блокирующее средство: ЗМ Stud Locking 4170 или эквивалентное
- Специальным инструментом заблокируйте маховик от проворачивания и вверните болты его крепления (рис. 4.19).
Момент затяжки: 53 Н·м
- Установите ведомый диск сцепления, кожух сцепления с нажимным диском и вверните болты его крепления.
- Установите коробку передач.
Передний сальник коленчатого вала
- Тонким слоем моторного масла смажьте рабочую кромку нового сальника.
- Установите специальный направляющий инструмент МВ996040 на передний торец коленчатого вала.
- Установите сальник на специальный направляющий инструмент.
- Специальным инструментом установите передний сальник коленчатого вала (рис. 4.21).

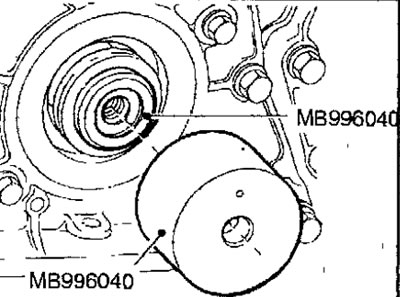

Рис. 4.21 Использование специального инструмента для установки переднего сальника коленчатого вала
- Установите шкив коленчатого вала.
- Установите зубчатый ремень привода газораспределительного механизма.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
