Распределительный вал и сальник распределительного вала

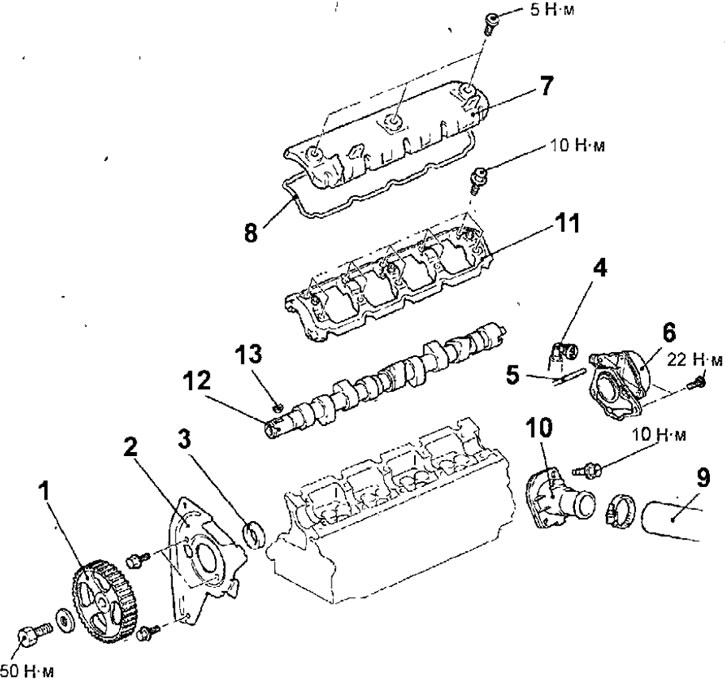

Рис. 4.9. Распределительный вал и сальник распределительного вала:1 - шкив распределительного вала; 2 - задний верхний кожух зубчатого ремня; 3 - сальник распределительного вала; 4 - вакуумный шланг вакуумного усилителя тормозов; 5 - вакуумный шланг; 6 - вакуумный насос; 7 - крышка головки цилиндров; 8 - прокладка крышки головки цилиндров; 9 - верхний шланг радиатора; 10 - патрубок системы охлаждения; 11 - крышка подшипников распределительного вала; 12 - распределительный вал; 13 - сегментная шпонка

Снятие

• Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
• Слейте охлаждающую жидкость из системы охлаждения двигателя.
• Снимите воздушный фильтр.
• Снимите зубчатый ремень привода газораспределительного механизма.
• Специальными инструментами МВ990767 и MD998719 заблокируйте шкив распределительного вала от проворачивания и выверните болт крепления шкива (рис. 4.10). Снимите шкив с распределительного вала.

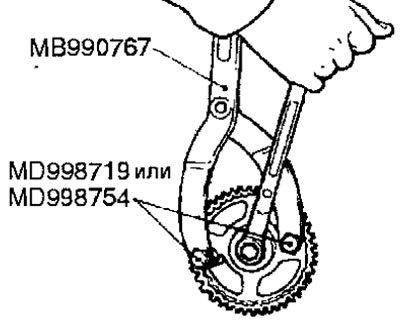

Рис. 4.10. Использование специальных инструментов для блокирования шкива распределительного вала от проворачивания

• Выверните болты и снимите задний верхний кожух зубчатого ремня.
• Ножом или плоской отверткой пробейте паз около рабочей кромки сальника.

Предупреждение. Будьте осторожны, чтобы не повредить распределительный вал и головку цилиндров.

• Вставьте в пробитый паз лезвие плоской отвертки, обмотанное тканью, и, отверткой как рычагом извлеките сальник.
• Ослабьте хомут и отсоедините вакуумный шланг вакуумного усилителя тормозов.
• Отсоедините вакуумный шланг от вакуумного насоса.
• Выверните болты и снимите вакуумный насос.
• Ослабьте хомут и отсоедините верхний шланг- радиатора от патрубка системы охлаждения.
• Выверните болты и снимите крышку и прокладку головки цилиндров.
• Равномерно и постепенно отверните болты крепления крышки распределительного вала и снимите крышку подшипников распределительного вала.
• Снимите распределительный вал и сегментную шпонку с распределительного вала.

Установка

• Установка проводится в последовательности, обратной снятию, с учетом следующего.
• Моторным маслом смажьте шейки и кулачки распределительного вала.
• Установите распределительный вал в головку цилиндров.
• Установите крышку подшипников распределительного вала.
• В определенной последовательности вверните и затяните требуемым моментом болты крепления крышки подшипников распределительного вала (рис. 4.11).

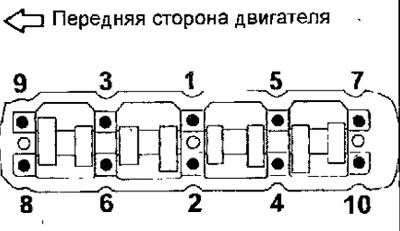

Рис. 4.11. Последовательность затягивания болтов крепления крышки подшипников распределительного вала

• Моторным маслом смажьте рабочую кромку сальника распределительного вала (рис. 4.12).

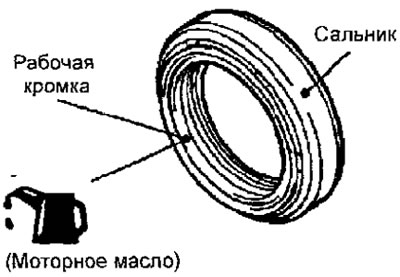

Рис. 4.12. Место смазки рабочей кромки сальника распределительного вала

• Чтобы исключить повреждение рабочей кромки сальника при его установке, липкой лентой обмотайте конец распределительного вала.
• Надвиньте сальник на распределительный вал и специальным инструментом установите его в гнездо головки цилиндров (рис. 4.13).

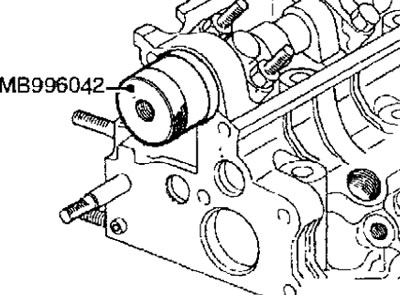

Рис. 4.13. Использование специального инструмента для установки сальника распределительного вала

• Нанесите слой герметика на привалочную поверхность крышки головки цилиндров (рис. 4.14).

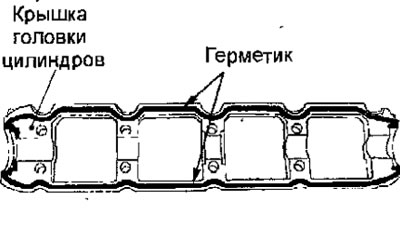

Рис. 4.14. Место нанесения слоя герметика на приваленную поверхность крышки головки цилиндров

• Установите сегментную шпонку на распределительный вал.
• Подсоедините верхний шланг радиатора к патрубку системы охлаждения.
• Установите и закрепите болтами вакуумный насос.
• Подсоедините вакуумный шланг к вакуумному насосу.
• Подсоедините вакуумный шланг вакуумного усилителя тормозов.
• Установите шкив распределительного вала и закрепите болтом, затянув его требуемым моментом.
• Специальными инструментами МВ990767 и МD998719 заблокируйте шкив распределительного вала от проворачивания и затяните болт крепления шкива моментом 50 Н·м (см. рис. 4.10).
• Установите и закрепите болтами задний верхний кожух зубчатого ремня.
• Установите зубчатый ремень привода газораспределительного механизма.
• Установите воздушный фильтр.
• Залейте охлаждающую жидкость в систему охлаждения двигателя.
• Подсоедините провод к отрицательной клемме аккумуляторной батареи.
