Примечание. При отсоединении вакуумного шланга отметьте его положение так, чтобы шланг можно было подсоединить в исходное положение.
1. Отсоедините вакуумный шланг от электромагнитного клапана.
2. Отсоедините электрический разъем от электромагнитного клапана.
3. Подсоедините ручной вакуумный насос к патрубку (В, рис. 4.36) электромагнитного клапана.

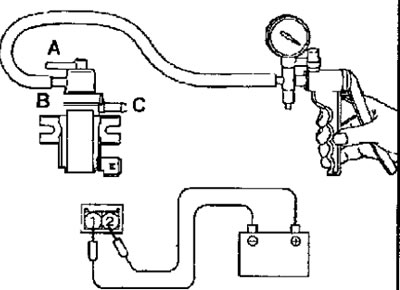

Рис. 4.36. Подсоединение ручного вакуумного насоса к патрубку (В) электромагнитного клапана

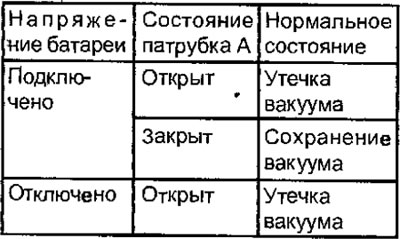

4. Проверьте утечку вакуума из электромагнитного клапана при приложении вакуума и подаче напряжения к контактам разъема электромагнитного клапана и отключении напряжения.
5. Проверьте сопротивление между контактами разъема электромагнитного клапана (рис. 4.37).

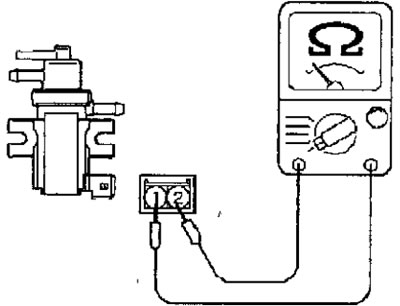

Рис. 4.37. Измерение сопротивления между контактами разъема электромагнитного клапана
Сопротивление электромагнитного клапана заслонки турбокомпрессора при температуре 25°С: 15,5-17,5 Ом
