Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите нижний брызговик двигателя.
- Снимите указатель уровня моторного масла.
- Выверните пробку и слейте из двигателя моторное масло (рис.4.15). Ослабьте пробку слива моторного масла примерно на половину оборота. Поместите контейнер для сбора масла под пробкой и отверните пробку полностью. Если необходимо, нажимайте на пробку, когда отвинчиваете, чтобы масло не протекало преждевременно.

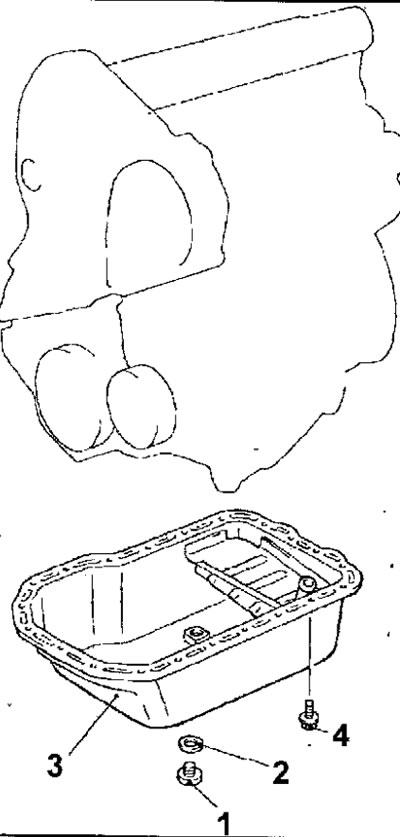

Рис. 4.15. Масляный поддон: 1 - пробка слива моторного масла, 25 Н·м; 2 - прокладка пробки слива моторного 'масла; 3 - масляный поддон; 4 - болт, 13 Н·м
Предупреждение. Длительный контакт кожи с минеральным маслом приводит к смыванию натуральных жиров с кожи человека и появлению сухости, раздражения и дерматитов. Кроме того, отработанное моторное масло содержит потенциально вредные вещества, которые могут вызвать рак кожи.
- Выверните болты крепления масляного поддона.
- Вставьте лезвие плоский отвертки в паз масляного поддона (рис. 4.16). Поворачивая отвертку, отделите масляный поддон от блока цилиндров.

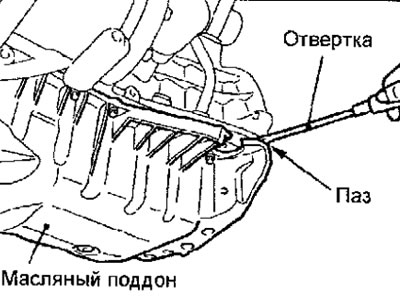

Рис. 4.16. Использование отвертки для отделения масляного поддона от блока цилиндров
Предупреждение. Так как масляный поддон изготовлен из алюминиевого сплава, для его снятия нельзя использовать съемник (МВ998727).
Проверка
- Проверьте масляный поддон на отсутствие трещин.
- Проверьте привапочную поверхность масляного поддона на отсутствие повреждения и деформации.
- Проверьте сетчатый масляный фильтр и маслозаборную трубку на отсутствие расколов, загрязнений или поврежденной проволочной сетки и трубы.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Очистите и обезжирьте приваленные поверхности блока цилиндров и масляного поддона.
- Нанесите непрерывный слой герметика MITSUBISHI MD970389 диаметром около 4 мм на приваленную поверхность фланца масляного поддона, сопрягаемую с блоком цилиндров (рис. 4.17).

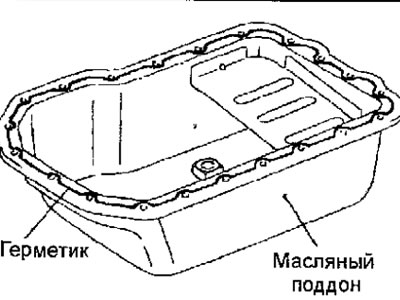

Рис. 4.17. Места нанесения слоя герметика Mitsubishi Genuine Part MD970389 на фланец масляного поддона
- В течение 30 минут после нанесения герметика установите масляный поддон и закрепите болтами, затянув их требуемым моментом.
- Вверните в масляный поддон пробку слива моторного масла, при этом на пробку установите новое уплотнительное кольцо.
- Залейте в двигатель моторное масло.
- Установите нижний брызговик двигателя.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
- Пустите двигатель и проверьте на отсутствие утечек моторного масла.
