Предупреждение. Не снимайте крышку радиатора на горячем двигателе, так как выходящие пары могут привести к сильным ожогам. Закройте крышку радиатора толстой ветошью и медленно отверните крышку до появления шипения выходящего пара. После прекращения выхода пара медленно отверните, и снимите крышку с радиатора.
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Слейте охлаждающую жидкость из системы охлаждения.
- Снимите зубчатый ремень привода газораспределительного механизма.
- Снимите холостой шкив зубчатого ремня.
- Выверните болты и снимите задний кожух зубчатого ремня (рис. 5.15).
- Выверните болты и снимите водяной насос.

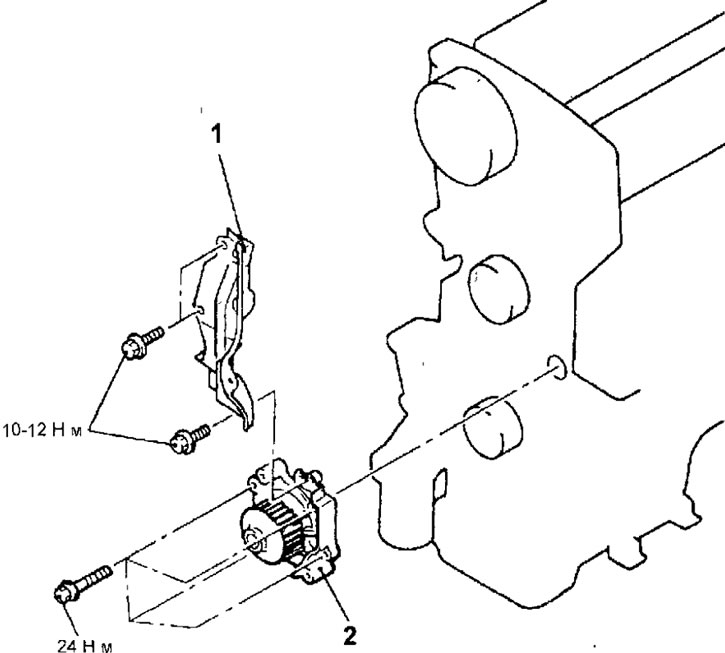

Рис. 5.15. Водяной насос двигателя 4G9: 1-задний кожух зубчатого ремня; 2 - водяной насос
Проверка
- Проверьте каждую деталь на отсутствие трещин, повреждений или износа и, при необходимости, замените насос в сбора.
- Проверните вал водяного насоса и проверьте плавность вращения при отсутствии шума.
- Проверьте отсутствие утечек охлаждающей жидкости из насоса. Если имеется утечка, неисправно уплотнение насоса. При необходимости, замените водяной насос.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Очистите приваленные поверхности водяного насоса и блока цилиндров.
- Нанесите слой герметика на привалочную поверхность водяного насоса (рис. 5.16).
Герметик: Mitsubishi Genuine Part No. MD970389

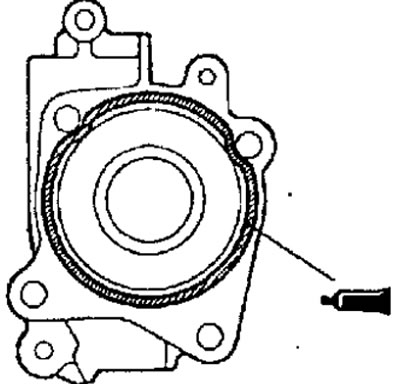

Рис. 5.16. Места нанесения герметика на привалочную поверхность водяного насоса
- Установите водяной насос и закрепите болтами, затянув их требуемым моментом.
Момент затяжки: 24 Н·м
- Установите задний кожух зубчатого ремня и закрепите болтами, затянув их требуемым моментом.
Момент затяжки: 10-12 Н·м
- Установите холостой шкив зубчатого ремня.
- Установите зубчатый ремень привода газораспределительного механизма.
- Залейте в систему охлаждения-необходимое количество требуемой охлаждающей жидкости.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
- Пустите двигатель и проверьте отсутствие утечки из системы охлаждения.
- Проверьте уровень охлаждающей жидкости.
