Предупреждение. Не снимайте крышку радиатора на горячем двигателе, так как выходящие пары могут привести к сильным ожогам. Закройте крышку радиатора толстой ветошью и медленно отверните крышку до появления шипения выходящего пара. После прекращения выхода пара медленно отверните и снимите крышку с радиатора.
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Слейте охлаждающую жидкость из системы охлаждения.
- Выверните болты и снимите регулировочную планку генератора (рис. 5.17).
- Выверните болты и снимите водяной насос.

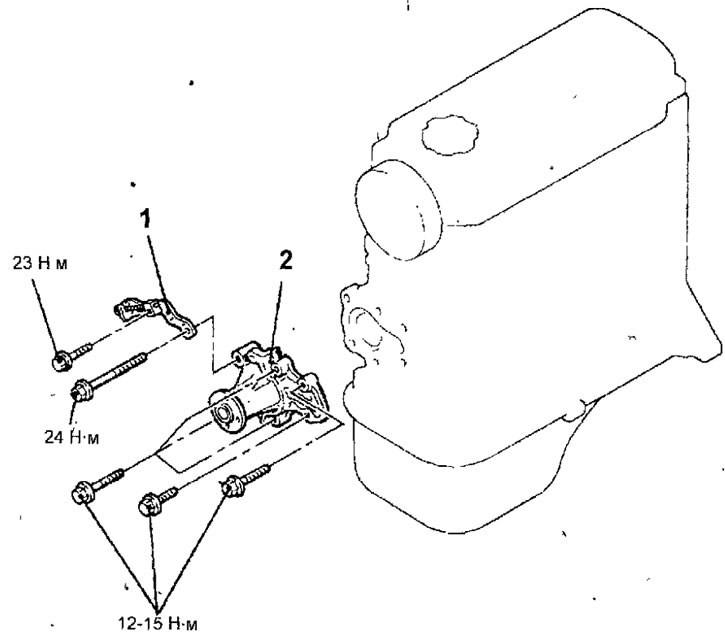

Рис. 5.17. Водяной насос двигателя 4G1: 1 - регулировочная планка генератора; 2 - водяной насос
Проверка
- Проверьте каждую деталь на отсутствие трещин, повреждений или износа и, при необходимости, замените насос в сборе.
- Проверните вал водяного насоса и проверьте плавность вращения при отсутствии шума.
- Проверьте отсутствие утечек охлаждающей жидкости из насоса. Если имеется утечка, неисправно уплотнение насоса. При необходимости, замените водяной насос.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Очистите привалочные поверхности водяного насоса и блока цилиндров.
- Нанесите слой герметика диаметром 3,0 мм на привалочную поверхность водяного насоса (рис. 5.18).
Герметик: Mitsubishi Genuine Part No. MD970389

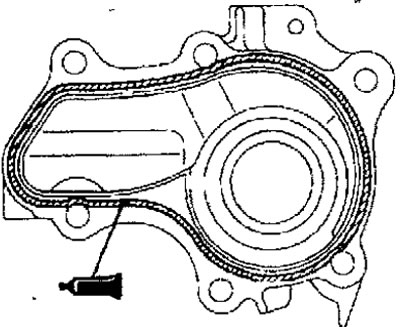

Рис. 5.18. Места нанесения герметика на привалочную поверхность водяного насоса
Установите водяной насос и закрепите болтами, при этом не забудьте, что болты водяного насоса имеют разную длину (рис. 5.19).

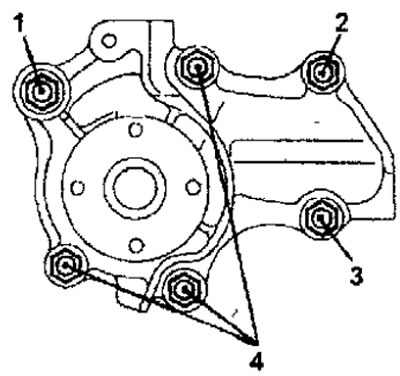

Рис. 5.19. Расположение болтов крепления водяного насоса автомобилей с бензиновыми двигателями: 1 - болт, 8x50; 2 - болт, 8x25; 3 - болт, 8x14; 4 - болт, 8x30
- Установите регулировочную планку генератора и закрепите болтами, затянув их требуемым моментом.
- Установите зубчатый ремень привода газораспределительного механизма.
- Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
- Пустите двигатель и проверьте отсутствие утечки из системы охлаждения.
- Проверьте уровень охлаждающей жидкости.
