Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите верхний кожух двигателя.
- Снимите центральную балку.
- Выверните болты, отсоедините разъемы и снимите блок вентилятор радиатора.
- Выверните болты и снимите двигатель вентилятора радиатора.
- Отверните гайку и снимите крыльчатку вентилятора радиатора.
Проверка
- Проверьте лопасти крыльчатки вентилятора радиатора на отсутствие повреждений и трещин.
- Двигатель вентилятора радиатора
- Убедитесь, что вентилятор радиатора вращается при подаче напряжения на контакты разъема двигателя вентилятора (рис. 5.28).
- Убедитесь, что при вращении вентилятор не шумит.

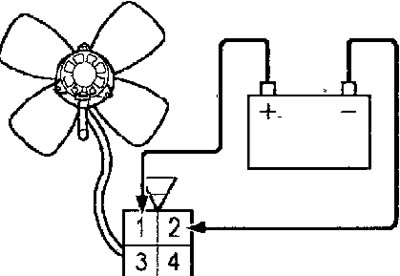

Рис. 5.28. Проверка двигателя вентилятора радиатора
Проверка реле
- Проверьте наличие проводимости между контактами реле вентилятора (рис. 5.29).

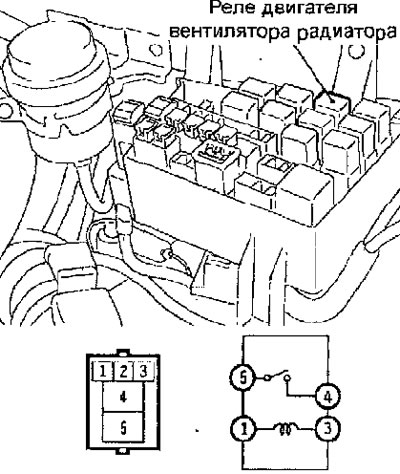

Рис. 5.29. Проверка реле двигателя вентилятора радиатора дизельного двигателя F9Q1
1. При подаче напряжения от клемм аккумуляторной батареи на контакты 1 и 3 реле между контактами 4 и 5 должна быть проводимость.
2. При отключении напряжения от контактов 2 и 3 реле между контактами 4 и 5 не должно быть проводимости.
