Примечание. Если утечка является причиной снятия радиатора, следует напомнить, что небольшие утечки можно ликвидировать герметиком.
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Установите ручку регулировки температуры в салоне автомобиля на максимальную температуру.
- Слейте охлаждающую жидкость из системы охлаждения.
- Снимите воздушный фильтр.
- Снимите крышку радиатора (рис. 5.30).

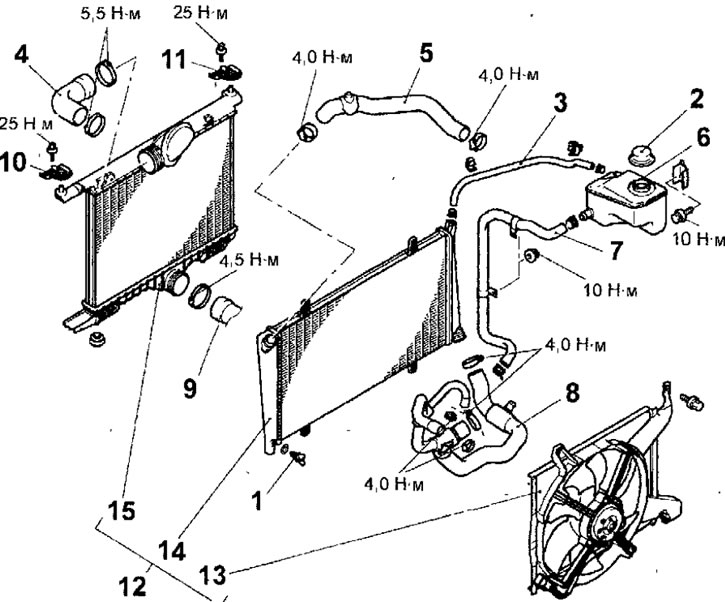

Рис. 5.30. Радиатор автомобиля с дизельным двигателем F9Q1: 1 - пробка слива охлаждающей жидкости; 2 - крышка радиатора; 3 - шланг перелива охлаждающей жидкости; 4 - воздушный шланг; 5 - верхний шланг радиатора; 6 - расширительный бачок; 7 - шланг; 8 - нижний шланг радиатора; 9 - воздушный шланг; 10 - верхняя левая опора радиатора; 11 - верхняя правая опора радиатора; 12 - двигатель вентилятора радиатора, радиатор и промежуточный охладитель воздуха; 13 - блок вентилятора радиатора; 14 - радиатор; 15 - промежуточный охладитель воздуха
- Нанесите метки на хомуты крепления шлангов радиатора и шланги, затем ослабьте хомуты и отсоедините от радиатора верхний и нижний шланги.
- Снимите шланг перелива охлаждающей жидкости.
- Ослабьте хомуты и снимите воздушный шланг.
- Снимите расширительный бачок.
- Выверните болты и снимите верхние опоры радиатора.
- Выверните болты, отсоедините разъемы и снимите в сборе двигатель вентилятора радиатора, радиатор и промежуточный охладитель воздуха.
- Снимите радиатор с автомобиля.
Проверка
- Проверьте радиатор на отсутствие погнутых пластин. При необходимости, расческой выпрямите платины.
- Проверьте радиатор на отсутствие трещин, повреждений и утечек.
- Проверьте шланги радиатора на отсутствие трещин, повреждений и потертостей.
- Проверьте расширительный бачок на отсутствие повреждений.
- Проверьте крышку радиатора.
- Проверьте давление открытия клапана крышки радиатора.
- Проверьте прокладку крышки радиатора на отсутствие трещин и повреждений.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Наденьте шланги на патрубки так, чтобы их торцы доходили до выступов на патрубках.
- Закрепите шланги хомутами, при этом совместите метки на шлангах и хомутах.
- Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
- Пустите двигатель и оставьте его работать до тех пор, пока не откроется клапан термостата, затем остановите даигатель.
- Снимите крышку радиатора и добавьте охлаждающую жидкость до верхнего края горловины радиатора.
- Проверьте отсутствие утечек из системы охлаждения.
