Примечание. Если утечка является причиной снятия радиатора, следует напомнить, что небольшие утечки можно ликвидировать герметиком.
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Установите ручку регулировки температуры в салоне автомобиля на максимальную температуру.
- Слейте охлаждающую жидкость из системы охлаждения.
- Снимите воздушный фильтр.
- Снимите крышку радиатора (рис. 5.26).

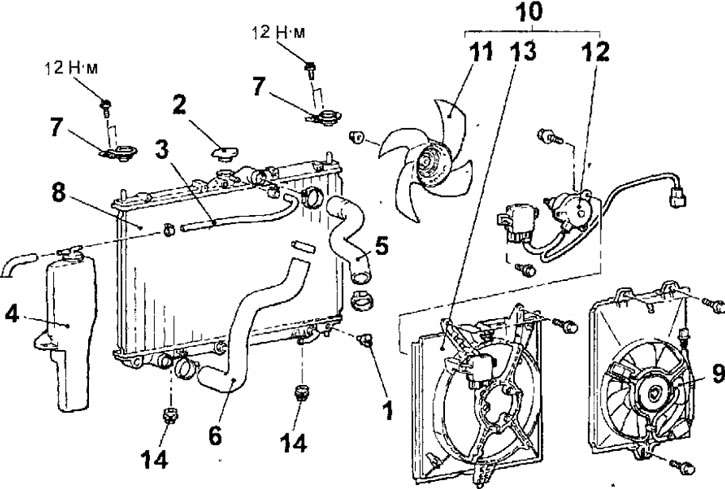

Рис. 5.26. Радиатор автомобилей с бензиновыми двигателями: 1 - пробка слива охлаждающей жидкости; 2 — крышка радиатора; 3 - шланг перелива охлаждающей жидкости; 4 — расширительный бачок; 5 - верхний шланг радиатора; 6 - нижний шланг радиатора, 7 - верхняя опора радиатора; 8 - радиатор; 9 - блок вентилятора конденсора; 10 - блок вентилятора радиатора; 11 - вентилятор радиатора; 12 - двигатель вентилятора радиатора и регулятор вентилятора радиатора (4G9) или двигатель вентилятора радиатора (4G1); 13 - кожух радиатора; 14 - нижняя опора
- Снимите шланг перелива охлаждающей жидкости
- Снимите расширительный бачок.
- Нанесите метки на хомуты крепления шлангов радиатора и шланги, затем ослабьте хомуты и отсоедините от радиатора верхний и нижний шланги.
- Выверните болты и снимите верхние опоры редиатора.
- Выверните болты, отсоедините разъемы и снимите вентилятор конденсора и вентилятора радиатора.
- Снимите радиатор с автомобиля.
Проверка
- Проверьте радиатор на отсутствие погнутых пластин. При необходимости, расческой выпрямите платины.
- Проверьте радиатор на отсутствие трещин, повреждений и утечек.
- Проверьте шланги радиатора на отсутствие трещин, повреждений и потертостей.
- Проверьте расширительный бачок на отсутствие повреждений.
- Проверьте крышку радиатора.
- Проверьте давление открытия клапана крышки радиатора.
- Проверьте прокладку крышки радиатора на отсутствие трещин и повреждений.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Наденьте шланги на патрубки так, чтобы их торцы доходили до выступов на патрубках,
- Закрепите шланги хомутами, при этом совместите метки на шлангах и хомутах.
- Залейте в систему охлаждения необходимое количество требуемой охлаждающей жидкости.
- Пустите двигатель и оставьте его работать до тех пор, пока не откроется клапан термостата, затем остановите двигатель.
- Снимите крышку радиатора и добавьте охлаждающую жидкость до верхнего края горловины радиатора.
- Проверьте отсутствие утечек из системы охлаждения.
