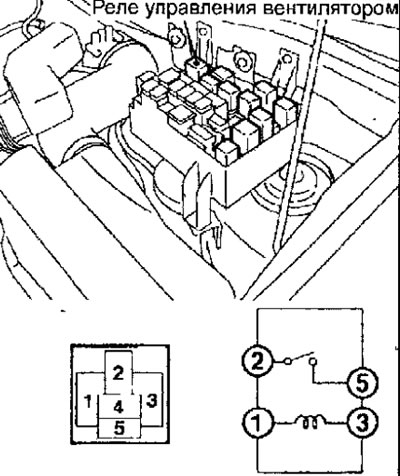

Рис. 5.8. Проверка реле управления вентилятором двигателя 4G9
1. При подаче напряжения от клемм аккумуляторной батареи на контакты 1 и 3 реле между контактами 2 и 5 должна быть проводимость.
2. При отключении напряжения от контактов 2 и 3 реле между контактами 2 и 5 не должно быть проводимости.
