Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите приемную выхлопную трубу.
- Выверите болт и снимите направляющую трубку щупа для измерения уровня моторного масла (рис. 2.69).

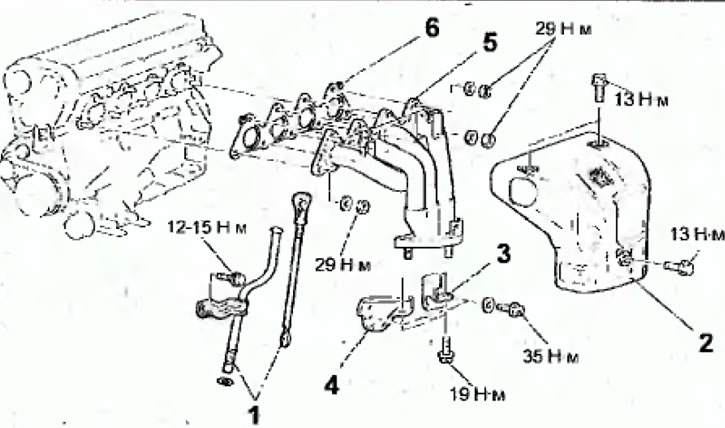

Рис 2.69. Выпускной коллектор: 1 - направляющая трубка и щуп для измерения уровня моторного масла; 2 - гермозащитный кожух; 3 - кронштейн (А) выпускного коллектора; 4 - кронштейн (В) выпускного коллектора; 5 - выпускной коллектор; 6 - прокладка выпускного коллектора
- Выверните болты и снимите термозащитный кожух.
- Вывернете болты и снимите кронштейны выпускного коллектора.
- Отверните гайки и снимите выпускной коллектор с головки цилиндров.
Проверка
- Проверьте выпускной коллектор на отсутствие трещин и других повреждений.
- Металлической линейкой и щупами измерьте плоскостность привалочной поверхности впускного коллектора.
Отклонение от плоскостности привалочной поверхности выпускного коллектора
- номинальное: не более 0,15 мм
- предельно допустимое: 0,50 мм
Установка
- Установка проводится в последовательности, обратной снятию.
