Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Слейте охлаждающую жидкость из системы охлаждения двигателя.
- Снимите воздшный фильтр.
- Снимите катушки зажигания.
- Снимите дроссельный узел.
- Снимите топливные форсунки.
- Выверните болты крепления жгута проводов управления.
- Отсоедините разъемы от электромагнитного клапана очистки адсорбера и клапана рециркуляции отработавших газов (EGR) (рис. 2.68).

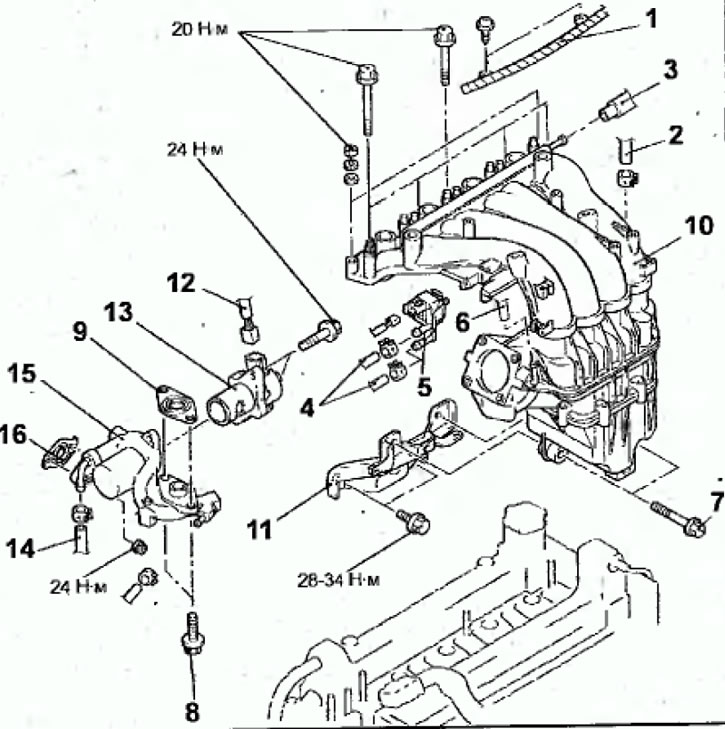

Рис. 2.68. Впускной коллектор двигателя 4G93-GDI с 2000 года выпуска: 1 - разъем жгута проводов управления; 2 - вакуумный шланг вакуумного усилителя тормозов; 3 - шланг вентиляции картера PCV; 4 - вакуумный шланг; 5 - разъем электромагнитного клапана очистки адсорбера; 6 - шланг очистки адсорбера; 7 - болт крепления впускного коллектора к опоре впускного коллектора, 20 Н·м; 8 - болт крепления опоры клапана рециркуляций отработавших газов к впускному коллектору, 19 Н·м; 9 - прокладка клапана рециркуляции отработавших газов (EGR); 10 - впускной коллектор; 11 - опору впускного коллектора; 12 - разъем клапана рециркуляции отработавших газов (EGR); 13 - клапан рециркуляции отработавших газов (ЕGR); 14 - шланг системы охлаждения двигателя; 15 - основание клапана рециркуляции отработавших газов (ЕGR); 16 - прокладка клапана рециркуляции отработавших газов (EGR)
- Отсоедините вакуумный шланг вакуумного усилителя тормозов.
- Отсоедините шланг вентиляции картера PCV.
- Отсоедините вакуумный шланг и шланг очистки адсорбера.
- Выверните болты крепления впускного коллектора к опора впускного коллектора.
- Выверните болты крепления опоры клапана рециркуляции отработавших газов к впускному коллектору.
- Снимите форсунки.
- Выверните болты и гайки и снимите впускной коллектор.
- Выверните болты и снимите опору впускного коллектора.
- Выверните болты и снимите клапан рециркуляции отработавших газов (EGR)
- Выверните болты крепления основания клапана EGR и снимите прокладку.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Установите форсунки.
- Установите дроссельный узел.
- Установите катушки зажигания.
- Установите воздушный фильтр.
- Залейте охлаждающую жидкость в систему охлаждения двигателя.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
