Проверка
1. Проверьте натяжение ремня следующим образом:
С использованием прибора MUT-II
Предупреждение. Перед присоединением или отсоединением прибора MUT-II выключите зажигание. Чтобы получить подробную информацию по измерению частоты колебаний с использованием приборе MUT-II см. главу "Проверка и регулировка натяжения ремня привода генератора".
Рукой плавно нажмите на ремень между шкивами в месте, обозначенном стрелкой на рисунке 2.5, и проверьте соответствие частоты колебаний ремня номинальному значению.

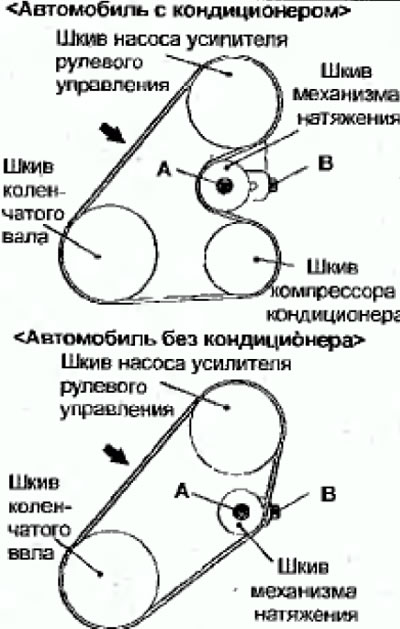

Рис. 2.5. Проверка натяжения ремня привода насоса усилителя рулевого управления и компрессора кондиционера
Без использования прибора MUT-II
Специальным инструментом для измерения натяжения ремня, проверьте соответствие натяжения номинальному значению (рис. 2.5)
По прогибу ремня
1. Приложите усилие равное приблизительно 98 Н по центру ветви ремня между шкивами в месте, обозначенном стрелкой на рисунке 2.5, и проверьте соответствие величины прогиба номинальному значению.
Натяжение ремня привода насоса усилителя рулевого управления и компрессора кондиционера:
- при проверке:
- частота колебаний: 114-139 Гц
- натяжение: 392-588 Н
- прогиб: 10,0-12,0 мм
- при установке бывшего в эксплуатации ремня:
- частота колебаний: 121-133 Гц
- натяжение: 441-539 Н
- прогиб: 10,0-11,0 мм
- при установке нового ремня:
- частота колебаний: 145-166 Гц
- натяжение: 637-833 Н
- прогиб: 7,0-9,0 мм
2. Если измеренные величины натяжения и прогиба ремня отличаются от номинальных значений, выполните регулировку следующим образом.
(1) Ослабьте болт А крепления шкива механизма натяжения.
(2) Вращая регулировочный болт В, отрегулируйте натяжение ремня.
(3) Затяните болт А крепления шкива механизма натяжения.
Момент затяжки: 25 Н·м.
(4) Проверьте прогиб ремня и, при необходимости, повторите регулировку натяжения.
Предупреждение. Проверка проводится после поворачивания коленчатого вала на один оборот по часовой стрелке.
