Проверка
Проверьте натяжение ремня привода генератора следующим образом:
Натяжение ремня привода генератора:
- частота колебании: 143-185 Гц
- натяжение: 294-490 Н
- прогиб (заданное значение): 9,7-12,9 мм
С использованием прибора MUT-II
Предупреждение. Перед присоединением или отсоединением прибора MUT-II выключите зажигание
1. Подсоедините к прибору MUT-II специальный инструмент (микрофон).
2. Подсоедините прибор MUT-II к диагностическому разъему.
3. Поверните ключ в выключателе зажигания в положение ON (ВКЛ) и выберите из главного меню функцию «Belt tension measurement» (Измерение натяжения приводного ремня).
4. Расположите микрофон по центру ветви ремня между шкивами в месте, обозначенном стрелкой на рисунке 1, перпендикулярно к поверхности ремня (под углом ±15°) на расстоянии, приблизительно равном 10-20 мм от задней поверхности ремня.
5. Рукой плавно нажмите на ремень между шкивами в месте, обозначенным стрелкой на рисунке 2.1, и проверьте соответствие частоты колебаний ремня номинальному значению.

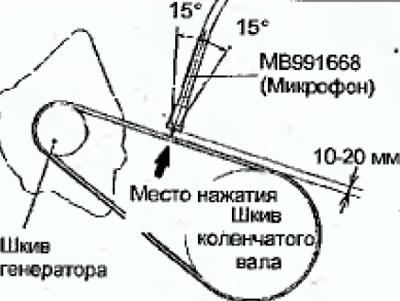

Рис 2.1. Место расположения микрофона при проверке натяжения ремня привода навесных агрегатов
Предупреждения
(1) Температура поверхности ремня должна быть как можно ближе к нормальной температуре.
(2) Не допускайте попадания в микрофон посторонних частиц, как, например, воды или масла.
(3) Результаты измерения не будут соответствовать реальному значению, если на микрофон будут воздействовать сильные порывы ветра или источники шума, расположенные поблизости.
(4) При измерении не допускайте касания ремнем микрофона, в противном случае результаты измерения не будут соответствовать фактическому значению.
(5) Не проводите измерение на автомобиле с работающим двигателем.
Без использования прибора MUT-II
Специальным инструментом для измерения натяжения ремня, проверьте соответствие натяжения номинальному знамению (рис, 2.2).

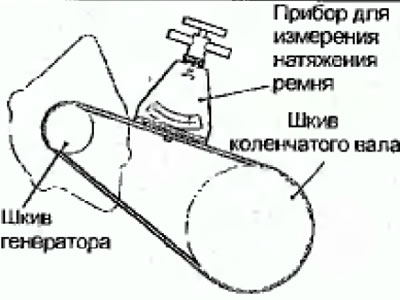

Рис. 2.2. Место измерения натяжения ремня привода генератора
По прогибу ремня
Приложите усилие равное приблизительно 98 Н по центру ветви ремня между шкивами в месте, обозначенном стрелкой на рисунке 2.3, и проверьте соответствие величины прогиба номинальному значению.

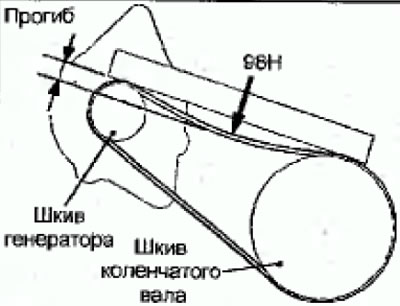

Рис. 2.3. Место приложения усилия при проверке натяжения ремня привода генератора
Регулировка натяжения ремня привода генератора
1. Ослабьте гайку шарнирного болта крепления генератора (рис. 2.4).

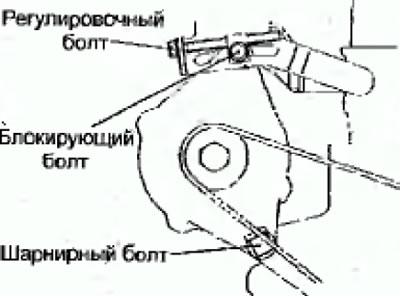

Рис. 2.4. Расположение болтов крепления генератора
2. Ослабьте блокирующий болт
3. Вращая регулировочный болт, отрегулируйте натяжение ремня
Натяжение ремня привода генератора:
- при установке бывшего в эксплуатации ремня:
- частота колебаний: 155-175 Гц
- натяжение: 343-441 Н
- прогиб (заданное значение): 10,5-12,0 мм
- при установке нового ремня:
- частота колебаний: 203-234 Гц
- натяжение: 588-784 Н
- прогиб (заданное значение): 6,7-8,5 мм
4. Затяните гайку шарнирного болта крепления генератора требуемым моментом
Момент затяжки: 44 Н·м
5. Затяните блокирующий болт крепления генератора требуемым моментом.
Момент затяжки: 22 Н·м
6. Затяните регулировочный болт требуемым моментом.
Момент затяжки: 5 Н·м
