Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи,
- Снимите нижний брызговик двигателя.
- Снимите переднюю выхлопную трубу.
- Выверните пробку и слейте из двигателя моторное масло.
- Выверните болты крепления нижней секции масляного поддона. Молотком через деревянный брусок сбейте и снимите нижнюю секцию масляного поддона (рис. 2.28).

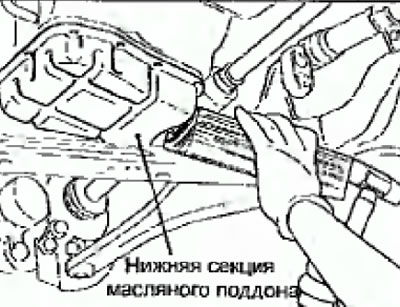

Рис. 2.28. Использование молотка и деревянного бруска для снятия нижней секции масляного поддона
Предупреждение
(1) Выполняйте данную операцию медленно с тем, чтобы избежать деформации фланца масляного поддона.
(2) Так как верхняя секция масляного поддона изготовлена из алюминиевого сплава, для снятия нижней секции масляного поддона нельзя использовать съемник (МВ998727).
- Выверните болты и снимите крышку.
- Выверите болты крепления верхней секции масляного поддона.
- Вставьте лезвие плоской отвертки в щель верхней секции маслянсго поддона (рис. 2.29). Поворачивая отвертку, отделите верхнего секцию масляного поддона от блока цилиндров.
- Выверните болты и снимите перегородку.

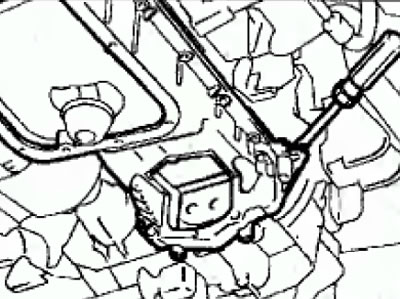

Рис. 2.29. Использование отвертки для отделения верхней секции масляного поддона для блока цилиндров
Предупреждение. Так как верхняя секция масляного поддона изготовлена из алюминиевого сплава, для ее снятия нельзя использовать съемник (МВ998727).
Установка
- Установка проводится в последовательности обратной снятию, с учетом следующего.
- Очистите и обезжирьте привалочные поверхности блока цилиндров и масляного поддона.
- Нанесите непрерывный слой герметика MITSUBISHI MD970369 диаметром около 4 мм на приволочную поверхность верхней секции масляного поддона, сопрягаемую с блоком цилиндров (см. рис. 2.27).
- В течение 30 минут после нанесения герметика установите верхнюю секцию масляного поддона и закрепите болтами, затянув их требуемым моментом.
- Нанесите непрерывный слой герметика MITSUBISHI MD970369 диаметром около 4 мм на приволочную поверхность нижней секции масляного поддона, сопрягаемую с верхней секцией масляного поддона (см. рис. 2.27).

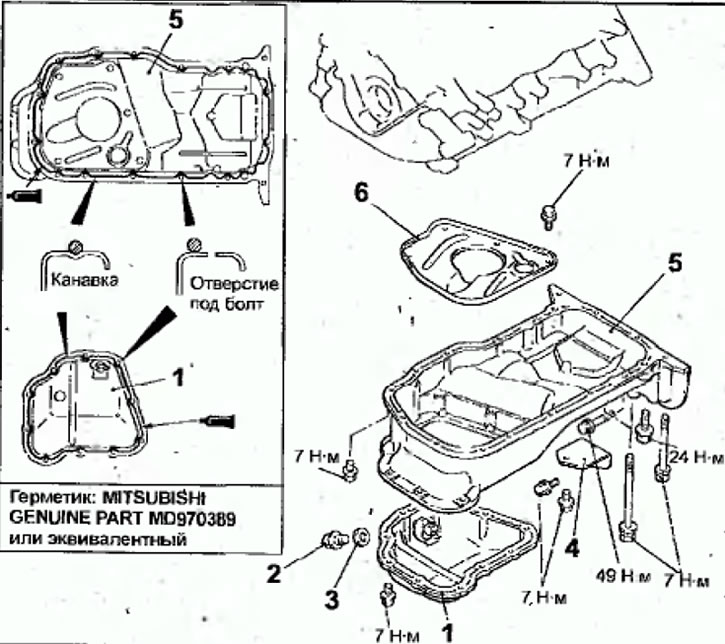

Рис. 2.27. Масляный поддон: 1 - нижняя секция масляного поддона; 2 - пробка слива моторного масла, 39 Н·м; 3 - прокладка пробки слива моторного масла; 4 - крышка; 5 - верхняя секция масляного поддона; 6 - перегородка
- В течение 30 минут после нанесения герметика установите нижнюю секцию масляного поддона и закрепите болтами, затянув их требуемым моментом.
- Вверните в масляный поддон пробку слива моторного масла, при этом на пробку установите новое уплотнительное кольцо в положении, показанном на рисунке 2.30.
Рис. 2.30. Установочное положение уплотнительного кольца пробки слива моторного масла
- Залейте в двигатель моторное масло
- Установите нижний брызговик
- Установите переднюю выхлопную трубу.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
- Пустите двигатель и проверьте на отсутствие утечек моторного масла.
