Снятие
- Для снятия зубчатого ремня привода газораспределительного механизма последовательно выполните следующие операции.
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Выверните болты и снимите опорный кронштейн двигателя.
- Ослабьте натяжение и снимите ремни привода навесного оборудования.
- Снимите шкив коленчатого вала.
- Выверните болты и снимите шкив водяного насоса.
- Выверните болты и снимите насос усилителя рулевого управления вместе с прикрепленным шлангом и кронштейном.
Примечание. Шнуром или мягкой проволокой закрепите снятый насос усилителя рулевого управления в моторном отсеке так, чтобы он не мешал снятию зубчатого ремня.
- Проверните коленчатый вал по часовой стрелке до совмещения установочных меток на шкивах распределительного и коленчатого валов с соответствующими метками, при этом поршень 1-о цилиндра будет установлен в ВМТ в такте сжатия (рис. 3.38).

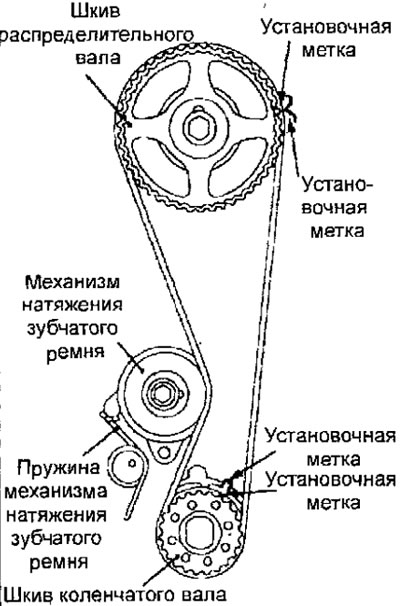

Рис. 3.38. Совмещение установочных меток на шкивах распределительного и коленчатого валов с соответствующими метками
- Ослабьте регулировочный болт механизма натяжения ремня привода газораспределительного механизма.
- Отведите механизм натяжения зубчатого ремня в сторону водяного насоса и временно затяните регулировочный болт так, чтобы механизм натяжения не повернулся (рис. 3.39).
- Снимите зубчатый ремень привода газораспределительного механизма.
Рис. 3.39. Отведение механизма натяжения зубчатого ремня в сторону водяного насоса
Предупреждение. В случае повторного использования ремня привода газораспределительного механизма мелом нанесите на обратной (не рабочей) поверхности ремня стрелку, указывающую направление вращения ремня (по часовой стрелке).
Проверка
Смотрите соответствующее описание в разделе «Бензиновые двигатели 4G93».
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Расположите выступ механизма натяжения зубчатого ремня в конце пружины механизма натяжения (А) так, как показано на рисунке 3.40.

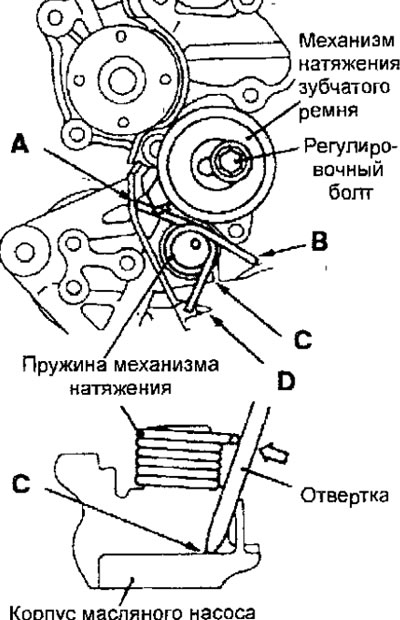

Рис. 3.40. Установка пружины механизма натяжения зубчатого ремня
- Отведите механизм натяжения зубчатого ремня в сторону водяного насоса и временно затяните регулировочный болт.
- Вставьте отвертку (С) и нажмите на выступ (В) пружины механизма натяжения в направлении, показанном на рисунке 3.40, и установите пружину на стопор (D) масляного насоса.
- Совместите установочные метки на шкивах коленчатого и распределительного валов с соответствующими неподвижными метками.
- Установите зубчатый ремень привода газораспределительного механизма в следующем порядке, следя за тем, чтобы рабочая ветвь ремня была натянута:
- шкив коленчатого вала;
- шкив распределительного вала;
- шкив механизма-натяжения.

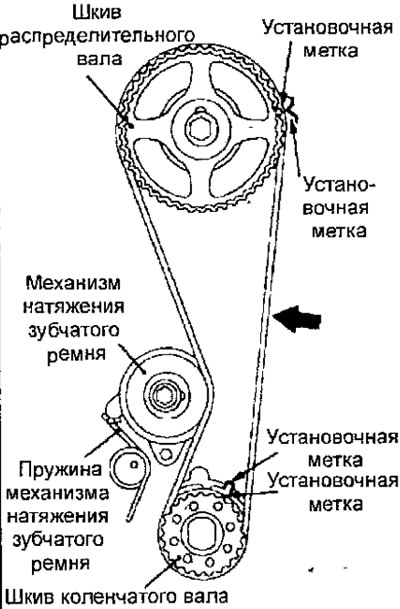

Рис. 3.41. Место нажатия на ремень для проверки натяжения рабочей ветви ремня
Предупреждение. После установки зубчатого ремня привода газораспределительного механизма попробуйте с усилием провернуть шкив распределительного вала в обратном направлении и затем проверьте натяжение ремня и совпадение установочных меток.
- Ослабьте затяжку болта крепления механизма натяжения зубчатого ремня привода газораспределительного механизма отвернув его на 1/2-1/4 оборота и дайте возможность пружине механизма натяжения натянуть ремень (рис. 3.42).

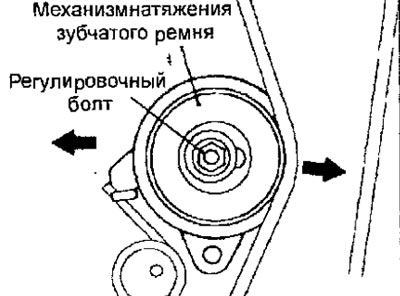

Рис. 3.42. Регулировка натяжения зубчатого ремня
- Поверните коленчатый вал на два оборота по часовой стрелке и убедитесь, что установочные метки на шкивах распределительного и коленчатого валов совмещены с неподвижными метками.
Предупреждение. Поскольку целью этой операции является обеспечение требуемого натяжения ремня привода газораспределительного механизма за счет усилий, создаваемых кулачками распределительного вала, не допускается вращение коленчатого вал в противоположном направлении.
- После проверки убедитесь, что зубья зубчатого ремня правильно совмещены с выемками шкива распределительного вала в секции (А), показанной на рисунке 3.43.

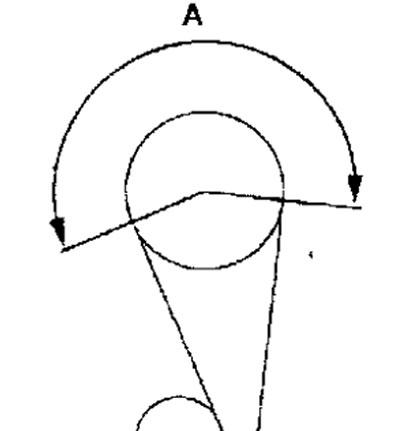

Рис. 3.43. Секция (А) проверки совмещения зубьев зубчатого ремня с выемками шкива распределительного вала
- Установите насос усилителя рулевого управления вместе с прикрепленным шлангом и кронштейном.
- Установите шкив водяного насоса.
- Установите шкив коленчатого вала.
- Установите ремни привода навесного оборудования и отрегулируйте их натяжение.
- Установите опорный кронштейн двигателя.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
