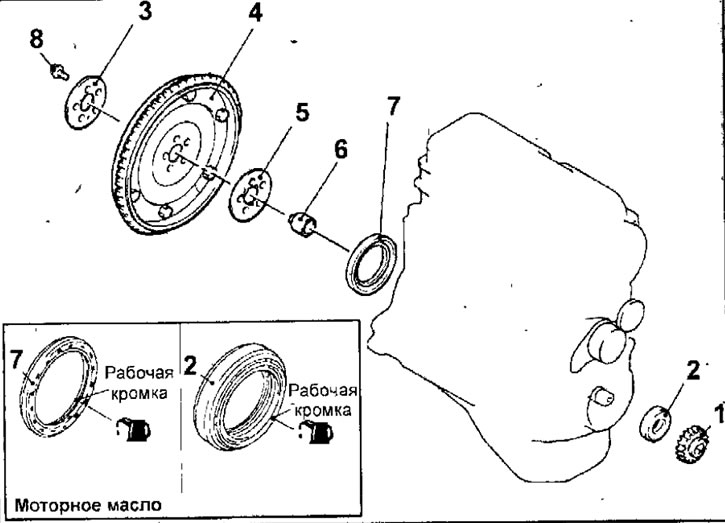

Рис. 3.26. Сальники коленчатого вала: 1 - шкив коленчатого вала; 2 - передний сальник коленчатого вала; 3 - соединительная пластина; 4 - маховик; 5 - соединительная пластина; 6 - втулка коленчатого вала; 7 - задний сальник коленчатого вала; 8-болт, 127-137 Н·м
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Передний сальник коленчатого вала
- Снимите зубчатый ремень привода газораспределительного механизма.
- Выверните болт и снимите шкив коленчатого вала,
- Просверлите в переднем сальнике коленчатого вала два маленькие отверстия, расположенные в диаметрально противоположных концах сальника. Вверни ie два самонарезающих винта В просверленные отверстия сальника и, плоскогубцами за головки винтов вытяните сальник.
- Очистите гнездо для сальника.
Задний сальник коленчатого вала
- Снимите коробку передач.
- Выверните болты и снимите кожух сцепления с нажимным диском и ведомый диск сцепления,
- Специальным инструментом заблокируйте маховик от проворачивания и выверните болты его крепления (рис. 3.27).

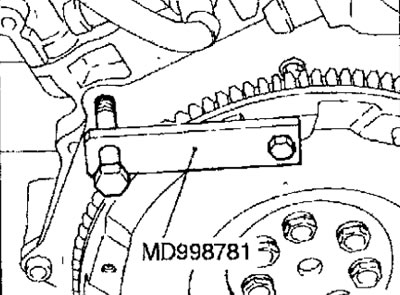

Рис. 3.27. Использование специального инструмента для блокировки маховика от проворачивания
- Снимите маховик и соединительные пластины.
- Ножом или плоской отверткой пробейте паз около рабочей кромки сальника.
Предупреждение. Будьте осторожны, чтобы не повредить коленчатый вал и блок цилиндров.
- Вставьте в пробитый паз лезвие плоской Отвертки, обмотанное тканью, и отверткой как рычагом, извлеките сальник.
Установка
Задний сальник коленчатого вала
- Тонким слоем моторного масла смажьте рабочую кромку нового сальника.
- Специальным инструментом установите задний сальник коленчатого вала так, как показано на рисунке 3.28.

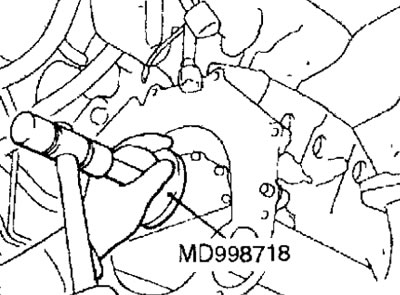

Рис. 3.28. Использование специального инструмента для установки заднего сальника коленчатого вала
- Установите маховик и соединительные пластины.
- Специальным инструментом заблокируйте маховик от проворачивания и вверните болты его крепления.
Момент затяжки: 127-137 Н·м
- Установите ведомый диск сцепления, кожух сцепления с нажимным диском и вверните болты его крепления.
- Установите коробку передач.
Передний сальник коленчатого вала
- Тонким слоем моторного масла смажьте рабочую кромку нового сальника.
- Специальным инструментом установите передний сальник коленчатого вала так, как показано на рисунке 3.29.

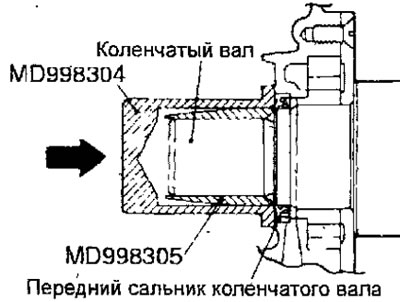

Рис. 3.29. Использование специального инструмента для установки переднего сальника коленчатого вала
- Установите шкив коленчатого вала.
- Установите зубчатый ремень привода газораспределительного механизма.
- Подсоедините провод к отрицатель’ной клемме аккумуляторной батареи.
