2. Поверните коленчатый вал по часовой стрелке и установите поршень 1-о цилиндра в ВМТ в такте сжатия, при этом метка на шкиве распределительного вала должна совместиться с указателем (рис 3.16).

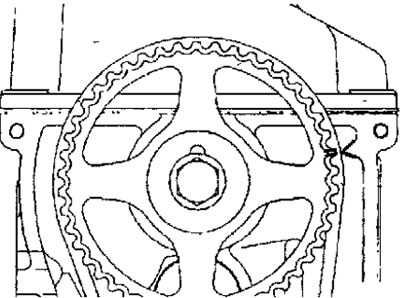

Рис. 3.16. Совмещение метки на шкиве распределительного вала с указателем при установке поршня 1-о цилиндра в ВМТ в такте сжатия
Предупреждение. Поскольку целью этой операции является обеспечение требуемого натяжения ремня привода газораспределительного механизма за счет усилий, создаваемых кулачками распределительного вала, не допускается вращение коленчатого вала в противоположном направлении.
3. Снимите сервисную крышку.
4. Ослабьте затяжку болта крепления механизма натяжения зубчатого ремня привода газораспределительного механизма и дайте возможность пружине механизма натяжения натянуть ремень.
Предупреждения.
При ослаблении отверните болт на 90-180°.
При дальнейшем ослаблении болта, он может упасть внутрь крышки.
5. Затяните болт крепления механизма натяжения зубчатого ремня привода газораспределительного механизма.
6. Установите сервисную крышку.
7. Установите верхний кожух зубчатого ремня.
