Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите воздушный фильтр.
- Снимите катушки зажигания.
- Отсоедините шланг вентиляции карьера от патрубка на крышке головки цилиндров. (рис. 3.47).

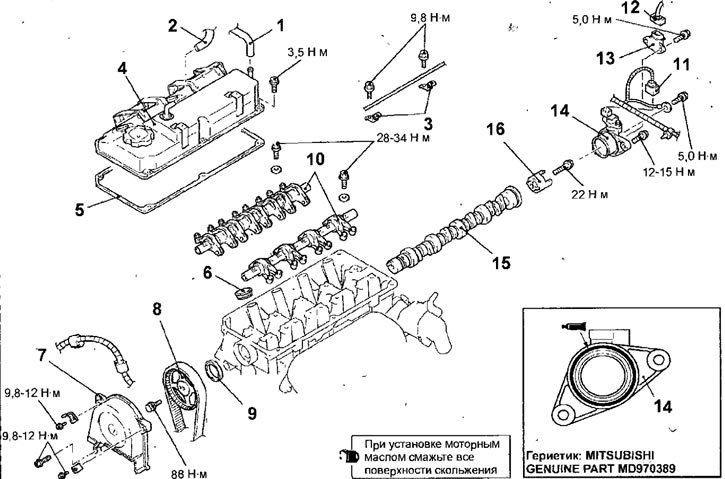

Рис. 3.47. Распределительный вал и сальник распределительного вала двигателя 4G13:1 - шланг вентиляции картера; 2 - шланг PCV; 3 - зажимы крепления троса акселератора; 4 - крышка головки цилиндров; 5 - прокладка крышки головки цилиндров; 6 - направляющая трубка свечи зажигания; 7 - передний верхний кожух зубчатого ремня; 8 - шкив распределительного вала; 9 - сальник распределительного вала; 10 - ось коромысел в сборе с коромыслами; 11 - разъем датчика положения распределительного вала; 12 - разъем датчика обнаружения пропусков зажигания; 13-датчик обнаружения пропусков зажигания; 14 - основание датчика положения распределительного вала; 15 - распределительный вал; 16 - ротор датчика положения распределительного вала
- Отсоедините шланг PCV от патрубка на крышке головки цилиндров.
- Выверните болты и снимите зажимы крепления троса акселератора.
- Отсоедините разъем от датчика положения распределительного вала и датчика обнаружения пропусков зажигания.
- Выверните болты и снимите крышку и прокладку головки цилиндров.
- Снимите направляющие трубки свежей зажигания.
- Выверните болты и снимите передний верхний кожух зубчатого ремня.
- За болт крепления шкива поверните по часовой стрелке коленчатый вал до совмещения установочной метки на шкивe распределительного вала с соответствующей меткой, при этом поршень 1-о цилиндра будет установлен в ВМТ в такте сжатия (рис. 3.48).

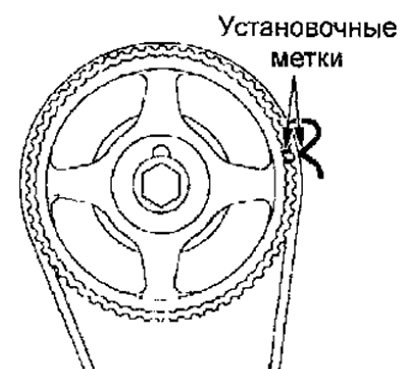

Рис.3.48. Совмещение установочных меток при установке поршня 1-го цилиндра в ВМТ в такте сжатия
- Мягкой проволокой или ленточными хомутами закрепите зубчатый ремень на шкиве распределительного вала, что исключит смещение ремня относительно шкива распределительного вала (рис. 3.49).

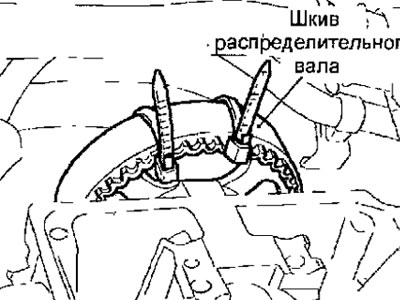

Рис. 3.49. Использование двух ленточных хомутов для крепления зубчатого ремня на шкиве распределительного вала
- Специальными инструментами MD998719 или MD998754 и МВ990767 заблокируйте шкив распределительного вала от проворачивания и выверните болт крепления шкива (см. рис. 3.20). Снимите шкив с прикрепленным нему зубчатым ремнем с распределительного вала.
Предупреждение. Не поворачивайте коленчатый вал после снятия шкива с распределительного вала.
- Ножом или плоской отверткой пробейте паз около рабочей кромки сальника.
Предупреждение. Будьте осторожны, чтобы не повредить распределительный вал и головку цилиндров.
- Вставьте в пробитый паз лезвие плоской отвертки, обмотанное тканью, и, отверткой как рычагом, извлеките сальник.
- Ослабьте и затем отверните болт крепления оси коромысел, после чего снимите весь узел в сборе вместе с болтом, который должен остаться вместе с узлом.
Предупреждение. Не разбирайте узел оси коромысел.
- Выверните болты и снимите основание датчика положения распределительного вала.
- Снимите распределительный вал с головки цилиндров.
- Выверните болт и снимите ротор датчика положения распределительного вала.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Моторным маслом смажьте шейки и кулачки распределительного вала.
- Установите и закрепите болтом ротор датчика положения распределительного вала.
- Установите распределительный вал в головку цилиндров.
- Установите и закрепите болтами основание датчика положения распределительного вала.
- Установите и закрепите болтами оси коромысел.
- Моторным маслом смажьте рабочую кромку сальника распределительного вала.
- Специальным инструментом запрессуйте сальник распределительного вала (см. рис. 3.21).
- Установите шкив распределительного вала и закрепите болтом, затянув его требуемым моментом. Специальными инструментами MD998719 или MD998754 и МВ990767 заблокируйте шкив распределительного вала от проворачивания и затяните болт крепления шкива моментом 88 Н·м (см. рис. 3.20).
- Установите и закрепите болтами передний верхний кожух зубчатого ремня.
- Установите направляющие трубки свечей зажигания.
- Установите и закрепите болтами прокладку и крышку головки цилиндров.
- Подсоедините разъемы к датчику положения распределительного вала и датчику обнаружения пропусков зажигания.
- Установите и закрепите болтами зажимы крепления троса акселератора.
- Подсоедините шланг PCV к патрубку на крышке головки цилиндров.
- Подсоедините шланг вентиляции картера к патрубку на крышке головки цилиндров.
- Установите катушки зажигания.
- Установите воздушный фильтр.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
