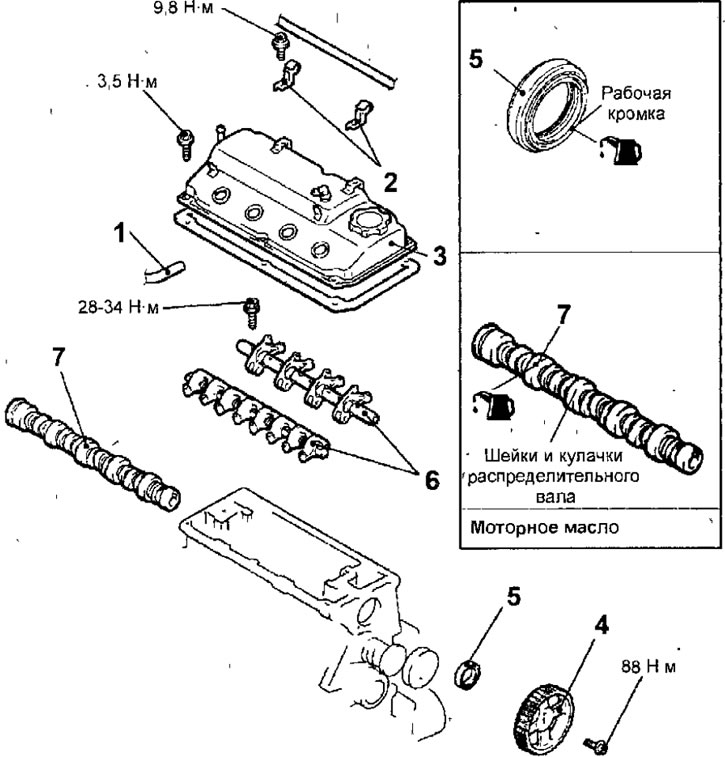

Рис. 3.19. Распределительный вал и сальник распределительного вала: 1 - шланг PCV; 2 - зажимы крепления троса акселератора; 3 - крышка головки цилиндров; 4 - шкив распределительного вала; 5 - сальник распределительного вала; 6 - ось коромысел в сборе с коромыслами; 7 - распределительный вал
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите воздушный фильтр.
- Снимите распределитель зажигания.
- Снимите зубчатый ремень привода газораспределительного механизма.
- Отсоедините шланг PCV от патрубка на крышке головки цилиндров.
- Выверните болты и снимите зажимы крепления троса акселератора.
- Выверните болты и снимите крышку головки цилиндров.
- Специальными инструментами МВ990767 и MD998719 или MD998754 заблокируйте шкив распределительного вала от проворачивания и выверните болт крепления шкива (рис. 3.20). Снимите шкив с распределительного вала.
- Ножом или плоской отверткой пробейте паз около рабочей кромки сальника.

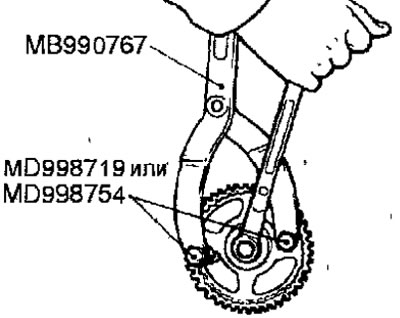

Рис. 3.20 Использование специальных инструментов для блокирования шкива распределительного вала от проворачивания
Предупреждение. Будьте осторожны, чтобы не повредить распределительный вал и головку цилиндров.
- Вставьте в пробитый паз лезвие плоской отвертки, обмотанное тканью, и, отверткой как рычагом извлеките сальник.
- Ослабьте и затем отверните, болт крепления оси коромысел впускных клапанов, после чего снимите весь узел в сборе вместе с болтом, который должен остаться вместе с узлом.
- Ослабьте и затем отверните болт крепления оси коромысел выпускных клапанов, после чего снимите весь узел в сборе вместе с болтом, который должен остаться вместе с узлом.
Предупреждение. Не разбирайте узел оси коромысел.
- Равномерно и постепенно отверните болты крепления крышек распределительного вала, снимите крышки и распределительный вал.
Установка
- Установка проводится в последовательности, обратной снятию, с учетом следующего.
- Моторным маслом смажьте шайки и кулачки распределительного вала.
- Установите распределительный вал в головку цилиндров.
- Моторным маслом смажьте рабочую кромку сальника распределительного вала.
- Специальным инструментом запрессуйте сальник распределительного вала (рис. 3.21).

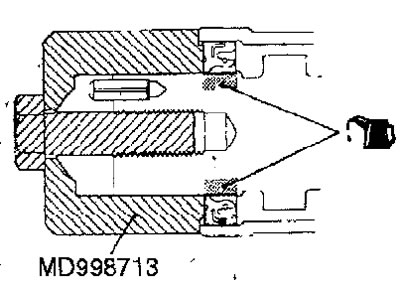

Рис. 3.21. Использование специального инструмента для запрессовки сальника распределительного вала
- Установите шкив распределительного вала и закрепите болтом, затянув его требуемым моментом.
- Специальными инструментами МВ990767 и MD998719 или MD998713 заблокируйте шкив распределительного вала от проворачивания и затяните болт крепления шкива моментом 88 Н·м (см. рис. 3.20).
- Проверьте и, при необходимости, отрегулируйте зазоры в приводе клапанов.
- Установите и закрепите болтами крышку головки цилиндров.
- Установите зубчатый ремень привода газораспределительного механизма.
- Установите воздушный фильтр.
- Подсоедините провод к отрицательной клемме аккумуляторной батареи.
