Замена колеса

Автомобильные инструменты и домкрат

Места расположение инструментов и домкрата показаны на рисунке.

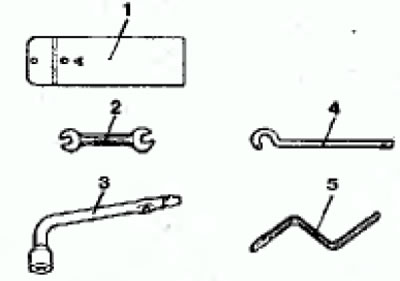

Бортовой комплект инструментов

Автомобильный домкрат

1. Извлечение домкрата

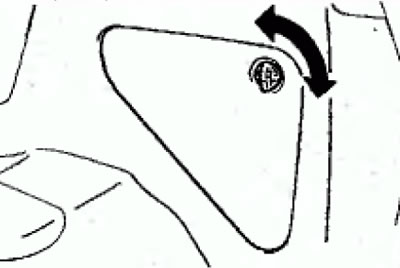

Откройте крышку бокса для хранения инструментов.

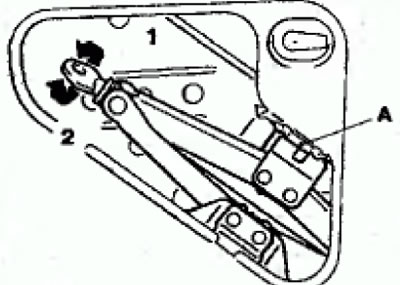

Вращая барашковую гайку, немного сложите домкрат и достаньте его из держателя (А)

2. Укладка домкрата

Уложите домкрат в держатель и, вращая барашковую гайку, немного раскройте домкрат, в результате чего он должен надежно, закрепиться в держателе

Подъем автомобиля

1. Остановите автомобиль в безопасном месте на твердой и ровной поверхности.

2. Включите аварийную световую сигнализацию и поверните ключ в выключателе зажигания в положение LOCK.

3. Затяните стояночный тормоз и установите рычаг переключения передач в нейтральное положение.

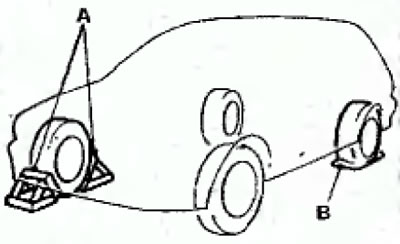

4. Упорами (В) заблокируйте колесо автомобиля, расположенное по диагонали от заменяемого колеса (А), в определенной последовательности ослабьте гайки крепления колеса, отвернув каждую из них на один оборот.

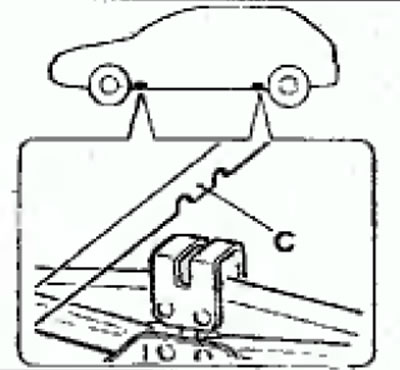

5. Установите домкрат под место (С), предназначенное для домкрата как можно ближе к колесу, которое подлежит замене.

Предупреждение. Устанавливайте домкрат только в предназначенном для него месте. Никогда не используйте в качестве опоры домкрата другое место.

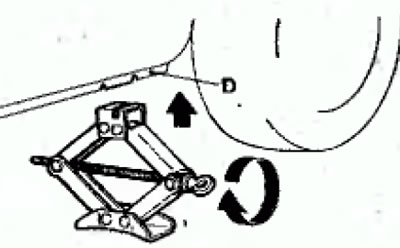

6. Рукой вращайте ручку домкрата до тех пор, пока верхняя площадка домкрата не коснется отбортовки порога (D) автомобиля.

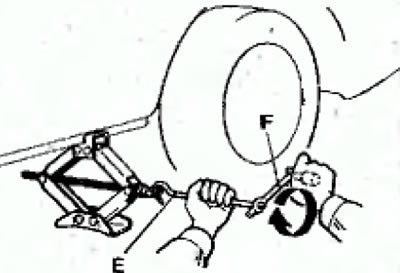

7. Вставьте ручку домкрата (Е) в домкрат и вращайте ее по часовой стрелке, таким образом подымая автомобиль до тех пор, пока между шиной и землей не образуется зазор около 30 мм. Прежде чем полностью отвернуть гайки крепления колес, убедитесь в том, что автомобиль стоит устойчиво и что отсутствует возможность его срыва или перемещения с места.

Предупреждения

(1) Для исключения риска получения телесного повреждения при замене колеса не влезайте под автомобиль. Когда автомобиль поднят домкратом, не пускайте двигатель. Домкрат предназначен для подъема автомобиля только при замене колеса.

(2) Не поднимайте автомобиль домкратом на наклонной или скользкой поверхности.

Запасное колесо

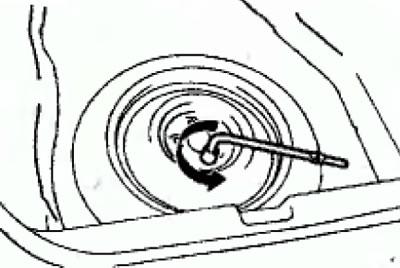

Запасное колесо находится под ковриком в багажном отделении.



Отверните болт крепления колеса и достаньте запасное колесо.

Компактное запасное колесо

Автомобиль комплектуется компактным запасным колесом, которое занимает меньший объем. Так как компактное запасное колесо легче стандартного колеса, его легче устанавливать вместо поврежденного колеса.

Предупреждение

(1) После установки запасного колеса проверьте давление воздуха в шине колеса, которое должно быть равно 4.2 бар.

(2) После установки компактного запасного колеса можно двигаться со скоростью не более 60 км/ч.

(3) Это компактное запасное колесо предназначено для установки только на Вашем автомобиле и не должно устанавливаться на другие автомобили.

Колпачок ступицы

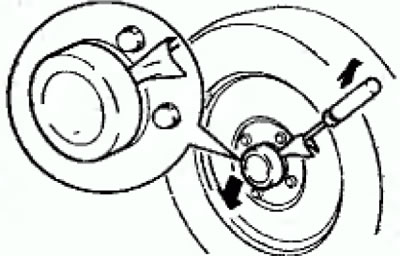

Лезвием плоской отвертки, обернутым тканью, снимите колпачок со ступицы колеса.


При установке колпачка приставьте его к ступице и ударом руки зафиксируйте в ступице.

Декоративный колпак колеса

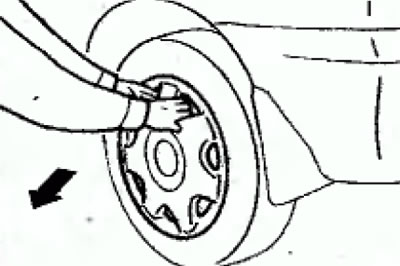

Двумя руками возьмитесь за одну спицу колпака и резко потянув снимите его с колеса.



При установке колпака совместите отверстие в колпаке с ниппелем, приставьте его к диску колеса и, постукивая рукой по периметру колпака, закрепите его на диске.

Замена колеса при проколе шины

Если при движении автомобиля происходит повреждение шины, не используйте режим резкого торможения, а плавно уменьшите скорость. Крепко удерживайте рулевое колесо и остановите автомобиль в безопасном месте на твердой и ровном поверхности.

• (1) Включите аварийную световую сигнализацию. Убедитесь, что все пассажиры покинули автомобиль и отошли в безопасное место.
• (2) Затяните стояночный тормоз. Упорами (В) заблокируйте колесо автомобиля, расположенное по диагонали от заменяемого колеса (А).
• (3) Приготовьте запасное колесо, автомобильной домкрат и колесный гаечный ключ

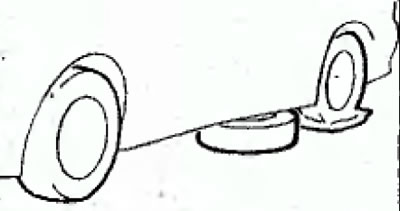

Примечание. Положите запасное колесо под автомобиль поблизости от автомобильного домкрата. В этом случае уменьшается вероятность травмирования, а также повреждения автомобиля, если он неожиданно соскользнёт с домкрата.

• (4) Снимите декоративный колпак колеса в определенной последовательности, ослабьте гайки крепления колеса, отвернув каждую из них на один оборот.
• (5) Установите домкрат под место (С), предназначенное для домкрата как можно ближе к колесу, которое подлежит замене. Вставьте ручку домкрата (Е) в домкрат и вращайте ее по часовой стрелке, таким образом поднимая автомобиль до тех пор, пока между шиной и землей не образуется зазор около 30 мм.
• (6) Отверните гайки и снимите колесо.

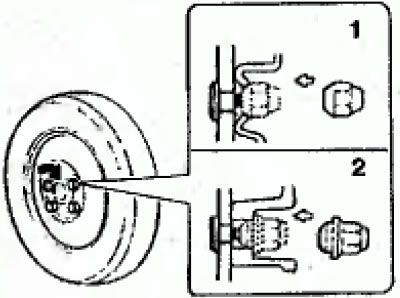

• (7) Установите на шпильки запасное колесо и рукой затяните гайки крепления колеса. Гайки устанавливайте конусной кромкой внутрь. Не затягивайте гайки требуемым моментом, пока автомобиль не будет опущен на колеса.

Предупреждение. Не смазывайте гайки крепления колеса.

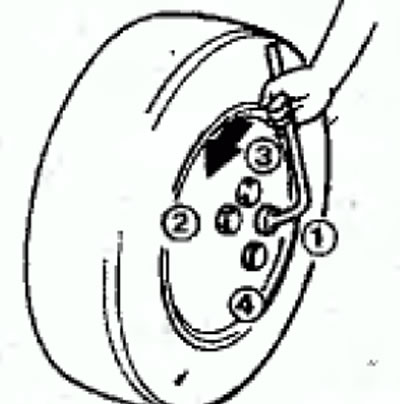

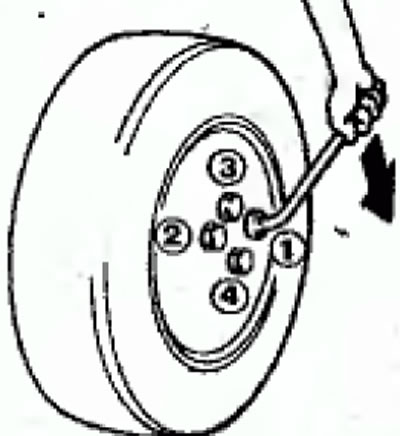

• (8) Медленно опустите автомобиль и в определенной последовательности за 2-3 прохода затяните гайки крепления колеса моментом 100-115 Н·м.

• (9) Опустите автомобильный домкрат. Верните домкрат и инструменты на их место хранения. Закрепите колесо со спущенной шиной на месте запасного колеса.

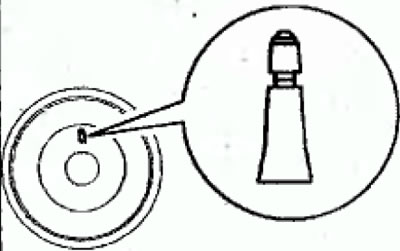

• (10) Проверьте и отрегулируйте давление в шине.
