Система отопления и кондиционирования воздуха

Общие сведения

Система кондиционирования воздуха в любое время года автоматически поддерживают заданную температуру в салоне автомобиля.

Воздух, подаваемый системой вентиляции в салон автомобиля, может нагреваться или охлаждаться в зависимости от условий комфорта, выбираемых водителем и пассажирами.

Системы отопления и кондиционирования являются раздельным, однако агрегаты и узлы этих систем располагаются в пассажирском отсеке в одном корпусе под панелью приборов. Весь поток подаваемого в салон воздуха натравляется для нагревания или охлаждения через один и тот же кожух. Температура и скорость потока воздуха регулируются с помощью одних и тех же органов управления.

Тепло, выделяемого при работе двигателя, передается охлаждающей жидкостью к радиатору отопителя, расположенному в салоне. Подводимый поток воздуха от системы вентиляции проходит через радиатор и нагревается теплом охлаждающей жидкости двигателя, протекающей внутри радиатора.

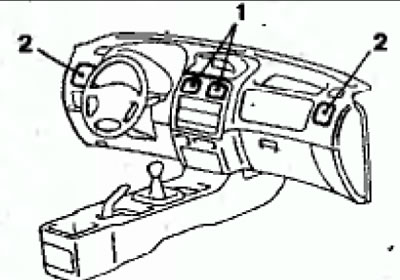

Расположение вентиляционных решеток на панели приборов

Регулировка количества и направления потоков воздуха

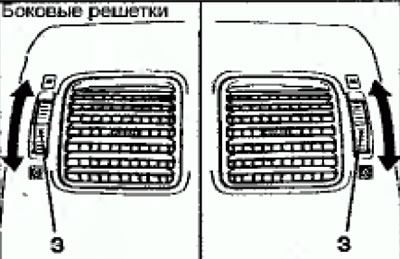

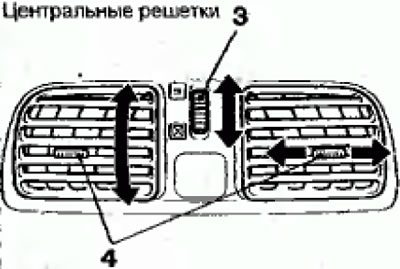

Регулировка потока воздуха через вентиляционную решетку, осуществляется поворотом рифленой ручки.

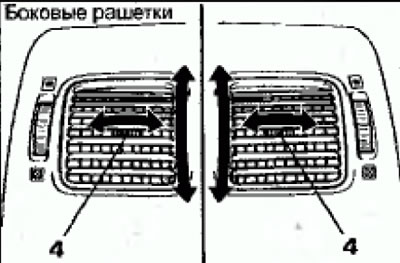

Регулировка направления потока воздуха, проходящего через вентиляционную решетку, осуществляется перемещением ручки, расположенной в центре вентиляционной решетки.
