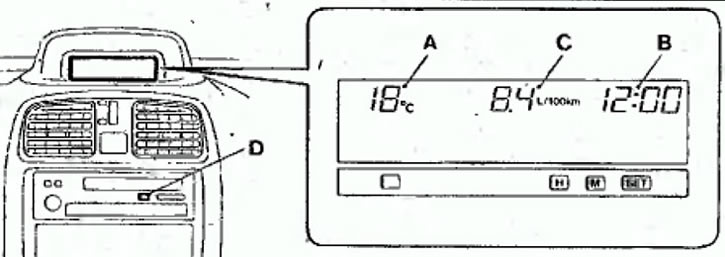

А Температура воздуха за бортом автомобиля
В Электронные часы
С Средний расход топлива (на автомобилях с установленной аудиосистемой фирмы MITSUBISHI: мгновенный расход топлива, средний расход топлива, средняя скорость и запас хода автомобиля)
D Выключатель «DISP» ("Дисплей", на автомобилях с оригинальной аудиосистемой MITSUBISHI) воздуха за бортом автомобиля и текущего времени. Когда ключ зажигания находится в положении ON, то, кроме этих показаний, на дисплее высвечивается средний расход топлива.
На автомобилях с установленной аудиосистемой фирмы MITSUBISHI также высвечиваются показания среднего расхода топлива, средней скорости и запаса хода автомобиля.
Примечания
- (1) Яркость свечения показаний и единица измерения (километры или мили) могут устанавливаться по желанию.
- (2) Если система не в состоянии оценить определенное значение скорости и расхода топлива, на экране высвечивается "---".
- (3) Значение показаний на дисплее изменяются в зависимости от дорожных условий (состояния дороги, манеры вождения и т.п.) Показания дисплея используются в качестве ориентировочных значений, поскольку они могут отличаться от фактических величин.

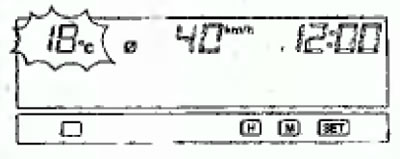

Температура воздуха за бортом автомобиля
Данные цифры показывают температуру воздуха за бортом автомобиля. Если температура опускается ниже 3°С. раздается предупреждающий сигнал, и показания температуры не дисплее мигают в течение 5 секунд.
Примечание
- (1) Диапазон измерений наружной температуры от -30°С до +70°С.
- (2) Если температура окружающей среды выходит за пределы измерений (ниже -30°С или выше +70°С), то на дисплее высвечиваются символы ( -Е°С или +Е°С)

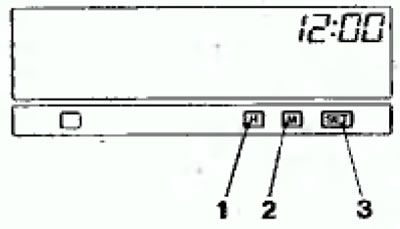

Электронные часы
Установка текущего времени проводится нажатием кнопок по следующей схеме:
- 1. Установка часов.
- 2. Установка минут.
- 3. Сброс показаний минут на ноль
Например
- 10:30-11:29 Сбрасывается на 11:00
- 11:30-12:29 Сбрасывается на 12:00
Примечание. При отсоединении проводов от клемм аккумуляторной батареи, после подсоединения проводов необходимо установить текущее время.
Мгновенный расход топлива
На дисплее высвечивается значения расхода топлива в данный момент времени.
Примечания
- (1) На стоянке автомобиля с двигателем, работающем на холостом ходу, на дисплее высвечивается символ "---".
- (2) Расход топлива на данный момент изменяется в зависимости от условий движения автомобиля (дорожных условий, манеры вождения и т.п.) Эти показания используются в качестве ориентировочных значений, поскольку они могут отличаться от фактических величин.

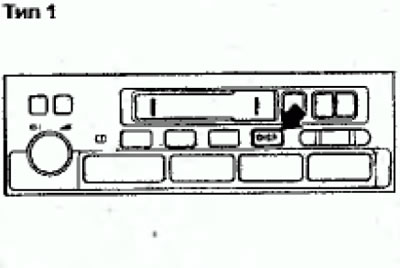

На автомобилях с установленной аудиосистемой MITSUBISHI, при нажатии на кнопку DISP на аудиосистеме, помимо мгновенного расхода топлива, на дисплее также могут высвечиваться показания среднего расхода топлива, запаса хода автомобиля и средней скорости движения. Когда ключ зажигания находится в положении ON, на дисплее последовательно высвечиваются показания четырех характеристик (мгновенного расхода топлива, среднего расхода топлива, запаса хода автомобиля, средней скорости), и затем экран дисплея возвращается в стандартное состояние, которое было перед последим поворотом ключа зажигания в положение OFF.
Примечание. Если нажать на кнопку DISP в процессе смены режимов, как описано выше, то процесс смены режимов остановится, и будет высвечен показатель, который был на дисплее перед последним поворотом ключа зажигания в положение ОFF.

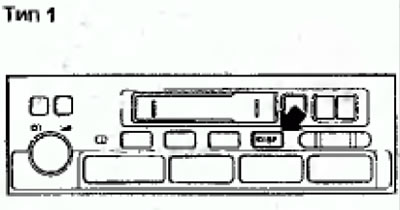

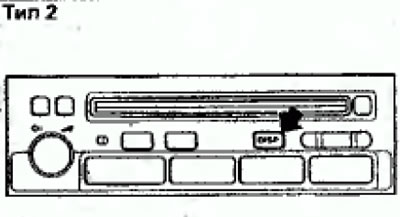

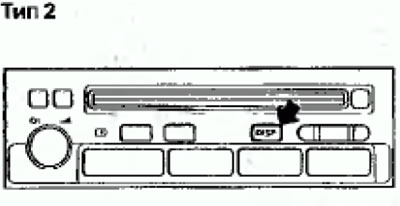

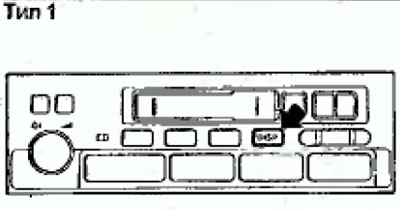

Выбор режима дисплея (только для автомобилей с оригинальной аудиосистемой Mitsubishi)
На автомобилях с установленной аудиосистемой Mitsubishi всякий раз при легком нажатии на кнопку DISP (менее 2 секунд) изменяется режим работы дисплея в следующей последовательности:
Мгновенный расход топлива -> Средний расход топлива -> Запас хода автомобиля -> Средняя скорость автомобиля.

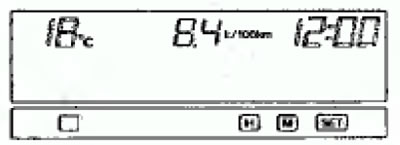

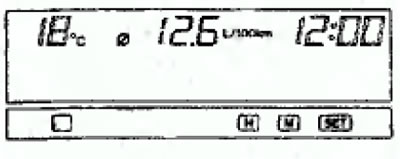

Средний расход топлива
На дисплее высвечивается средний расход топлива (L/100 km [литр/100 км] или mpg [миль на галлон]), начиная с момента последнего сброса показаний. Если вы снова захотите начать измерение, то сбросьте показания дисплея, при этом на нем будет высвечиваться средний расход топлива, начиная с данного момента.
Для возврата дисплея в исходное состояние нажмите ни кнопку DISР и удерживайте ее нажатой не менее 2 секунд.
Примечания
- (1) На стоянке автомобиля с двигателем, работающем на холостом ходу на дисплее высвечивается символ "---"
- (2) Средний расход топлива изменяется в зависимости от условий движения автомобиля (дорожных условий, манеры вождения и т.п). Эти показания используются в качестве ориентировочных значений, поскольку они могут отличаться от фактических величин.
Запас хода автомобиля
На дисплее высвечивается запас хода, т.е. расстояние (в км или милях), которое может проехать автомобиль на оставшемся в баке топливе.
Примечания

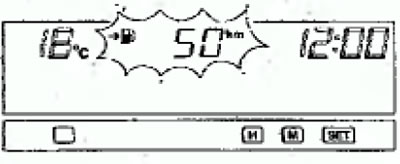

- Когда не дисплее высвечиваются показания запаса хода автомобиля, то, в случае, если запаса хода остается менее чем на 50 км (30 миль), раздается предупреждающий сигнал и дисплей начинает мигать. В этом случае при первой же возможности заправьте автомобиль топливом. Даже если на дисплее в данный момент высвечивается другой показатель, отличный от запаса хода, то при уменьшении запаса хода до 50 км, 25 км и 10 км (Либо 30, 15 и 6 миль) раздастся предупреждающий сигнал и в течение 5 секунд высвечиваются показания запаса хода. Затем на дисплее вновь выводится текущий показатель.
- Запас хода может изменяться в зависимости от дорожных условий, манеры вождения и других взаимосвязанных факторов. Следовательно, показания дисплея могут использоваться только как справочная информация, и поэтому заправьте автомобиль топливом при первой возможности.

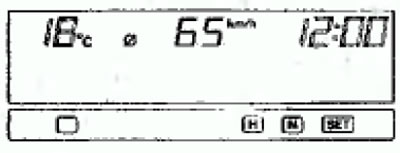

Средняя скорость
На дисплее приводятся денные о средней скорости автомобиля. Данная величина показывает среднюю скорость движения автомобиля (в км/ч или милях в час) с момента последнего сброса показаний дисплея. При желании можно измерить среднюю скорость движения от любого промежуточного момента времени и течение текущей поездки.

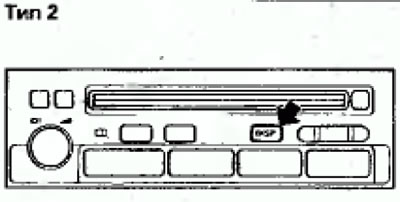

Для сброса показаний дисплея нажмите на кнопку DISP и удерживайте ее нажатой более 2 секунд.

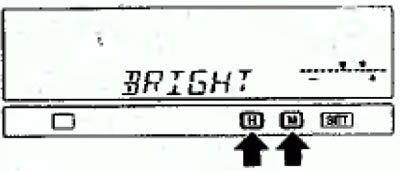

Регулировка яркости дисплея

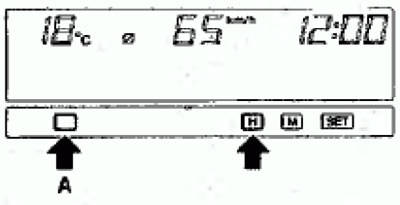

1. Для включения функции регулировки яркости дисплея, нажимая на кнопку (А), одновременно нажмите на кнопку Н.
Н - уменьшение яркости; М - увеличение яркости
2. Чтобы отрегулировать яркость, нажимая на кнопки Н или М установки времени, передвиньте курсор на дисплее.

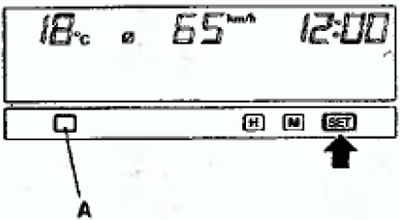

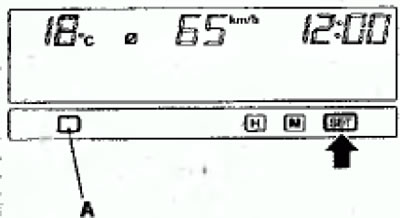

3. Для фиксации отрегулированного уровня яркости нажмите на кнопку SET (Установка), при этом дисплей вернется в исходное состояние.
Примечания
- (1) Чтобы выйти из режима регулировки яркости до ее завершения, нажмите не кнопку (А)
- (2) Если в процессе регулировки кнопка SET (Установка) не нажималась более 15 секунд, то текущий уровень яркости будет установлен автоматически. Затем дисплей вернется в исходное состояние.
Выбор единиц измерения, отображаемых на дисплее
Первоначально в качестве единиц измерения скорости и расхода топлива для показаний дисплея выбраны, соответственно, км/ч и л/100. Для выбора единицы измерения mile (миля) выполните следующие действия:

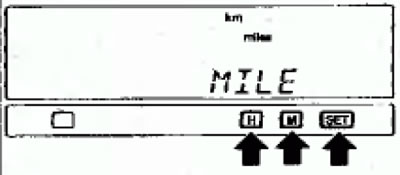

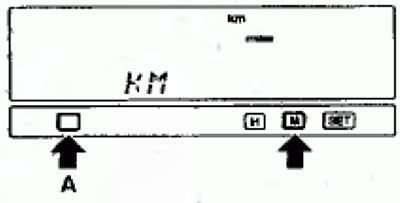

1. Для включения режима выбора единицы измерения, удерживая нажатой кнопку (А), нажмите не кнопку М установки времени. На дисплее появится изображение текущей выбранной единицы измерения.
Н - Километры; М - Мили
2. Для изменения единицы измерения скорости используйте кнопки Н (километры) или М (мили) установки времени и затем для фиксации настройки нажмите на кнопку SET.

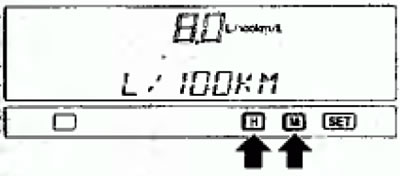

H - Литры/100 км.; М - Километры/Литр
3. Если в качестве единицы измерения был выбран «километр», то необходимо выбрать единицу измерения расхода топлива путем непрерывного нажатия на кнопку Н или М. На дисплее появится текущая единица измерения. Для выбора единицы измерения расхода топлива используйте кнопки Н (литры/ 100 км) или М и затем для фиксации и настройки нажмите на кнопку SET.
4. После окончания настройки нажмите на кнопку SET при этом дисплей вернётся в исходное состояние.
Примечания
- (1) На автомобилях без оригинальной аудиосистемы Mitsubishi Вы можете заменить км на мили или наоборот только в показаниях среднего расхода топлива.
- (2) Если по пункту 2 Вы выбрали М (миля), то расход топлива будет автоматически показан в mpg (мили на один галлон)
- (3) Чтобы выйти из режима выбора единиц измерения до ее окончания, нажмите на кнопку (А)
- (4) Во время процедуры выбора единиц измерения на дисплее не высвечивается температура воздуха за бортом автомобиля и время.
- (5) Если в процессе выбора единиц измерения кнопка SET не нажималась более 15 секунд, то выбранные единицы измерения установятся автоматически и дисплей вернется в исходное состояние.
