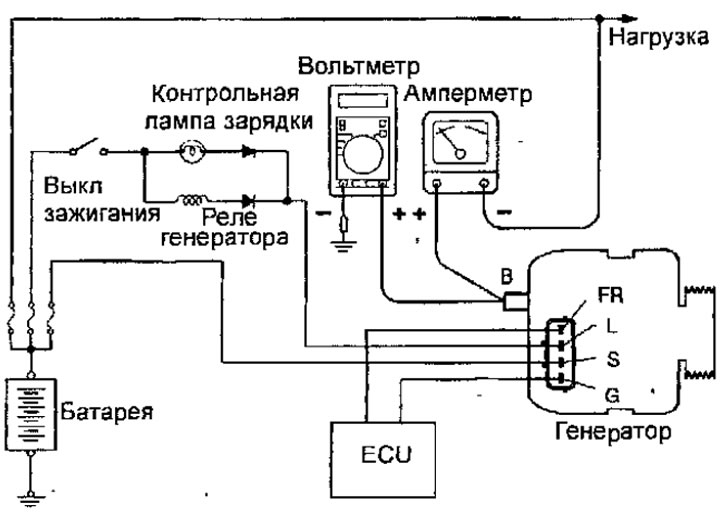

Рис. 19.4. Подсоединение проводов и приборов к генератору при проверке тока отдачи генератора двигателя 4G9

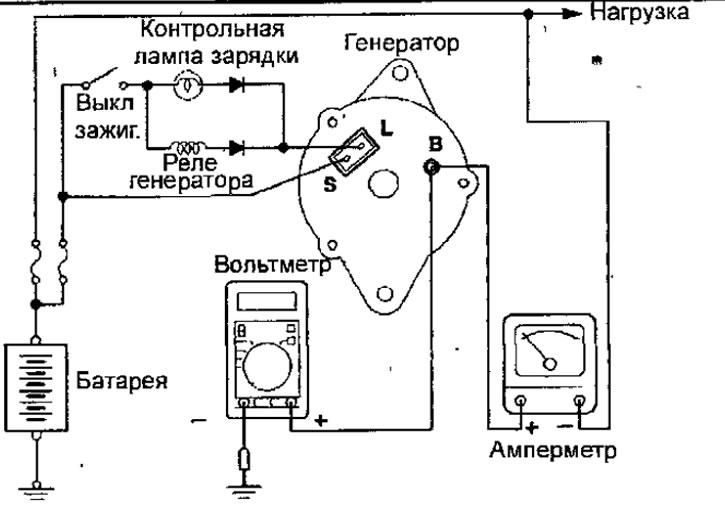

Рис. 19.5. Подсоединение проводов и приборов к генератору при проверке тока отдачи генератора двигателя 4G1
Эта проверка позволяет определить, соответствует пи ток отдачи генератора номинальному значению.
1. Перед испытанием проверьте следующие элементы:
- состояние генератора;
- состояние аккумуляторной батареи;
- натяжение ремня привода генератора;
- пережигаемую плавкую вставку;
- отсутствие аномального шума из генератора при работе двигателя.
Примечание. Аккумуляторная батарея должна быть частично разряжена. При полностью заряженной батарее проверка не может быть выполнена из-за недостаточной нагрузки генератора.
2. Выключите зажигание.
3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
4. Отсоедините провод от клеммы В генератора. Подсоедините амперметр постоянного тока с пределом измерения 0-100 А последовательно между клеммой В и проводом, отсоединенным от генератора. Убедитесь, что отрицательный щуп амперметра подсоединили к отсоединенному от генератора проводу.
Предупреждение. Для соединения проводов и приборов не используйте зажимы, а соединения,затягивайте болтами и гайками. В противном случае ненадежное соединении может привести к несчастному случаю.
5. Подсоедините вольтметр с пределом измерения 0-20 В к клемме В генератора и «массе». Убедитесь, что положительный щуп вольтметра подсоединили к клемме В генератора.
6. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
7. Подсоедините тахометр или прибор MUT-II.
8. Оставьте капот открытым.
9. Убедитесь, что вольтметр показывает напряжение на клеммах аккумуляторной батареи. Если вольтметр показывает напряжение 0 В, значит, перегорела плавкая вставка или незамкнута электрическая цепь, соединяющая клемму В генератора и положительную клемму аккумуляторной батареи.
10. Пустите двигатель и включите освещение и фары.
11. После включения дальнего света фар и вентилятора отопителя в режиме максимальной подачи воздуха немедленно кратковременно увеличьте частоту вращения коленчатого вала двигателя до 2 500 мин-1 и прочтите значения на приборах, при этом амперметр покажет ток отдаваемый генератором.
Предельное значение тока: 70 % номинального выходного тока
12. Показания амперметра должны быть выше предельного значения. Если показания амперметра ниже и выходной провод генератора нормальный, снимите генератор и проверьте его состояние.
13. Переведите двигатель в режим холостого хода.
14. Выключите зажигание.
15. Отсоедините тахометр или прибор MUT-II.
16. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
17. Отсоедините дмперметр и вольтметр.
18. Подсоедините провод выхода генератора к клемме В генератора.
19. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
