Снятие
- На двигателе 4G9 снимите верхний кожух двигателя.
- Снимите нижний брызговик двигателя.
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Ослабьте натяжение и снимите ремень привода компрессора кондиционера и насоса гидроусилителя рулевого управления (рис. 19.7).
Рис. 19.7. Генератор бензинового двигателя: 1 - ремень привода компрессора кондиционера и насоса гидроусилителя рулевого управления; 2 - ремень привода генератора; 3 - шкив водяного насоса; 4 - провода, подсоединяемые к генератору; 5 - генератор; 6 - регулировочная планка генератора

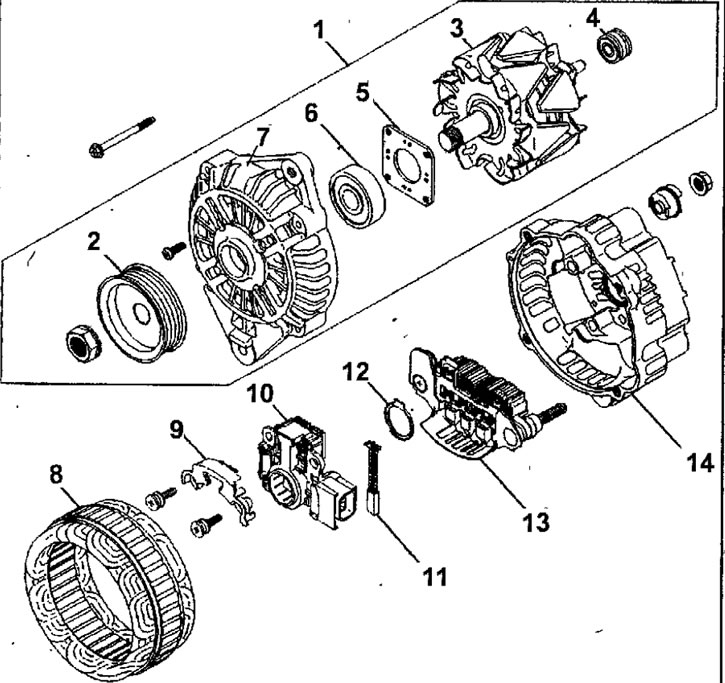

Рис. 19.8. Генератор бензинового двигателя 4G9: 1 - передняя крышка генератора в сборе; 2 - шкив генератора; 3 - ротор; 4 - задний подшипник; 5 - крышка подшипника; 6 - передний подшипник; 7 - передняя крышка; 8 - статор; 9 - плата; 10 - регулятор напряжения; 11 - щетка; 12 - маслоотражатель; 13 - выпрямитель; 14 - задняя крышка
- Ослабьте натяжение и снимите ремень привода генератора.
- Отсоедините от генератора электрические разъемы и провода.
- На двигателе с системой впрыска MPI выверните болты и снимите шкив водяного насоса.
- Выверните болты и снимите регулировочную планку генератора.
- Отверните гайки, извлеките болт крепления генератора и снимите генератор.
Установка
- Установка проводится в последовательности, обратной снятию.
