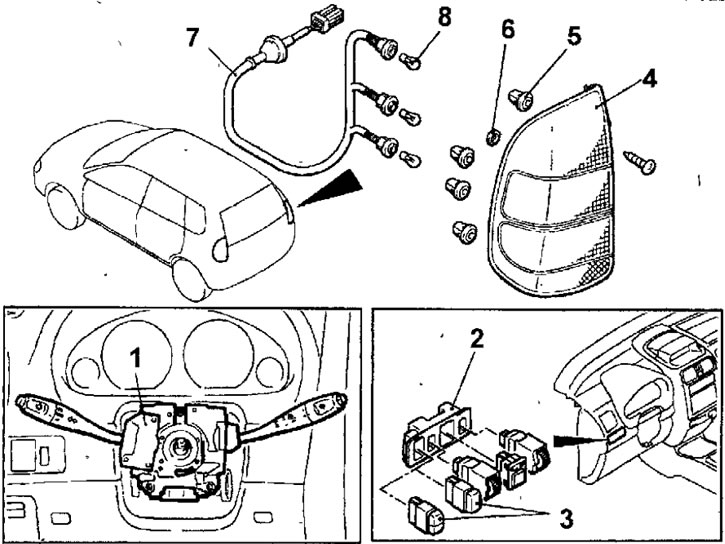

Рис. 19.96. Задний комбинированный фонарь: 1 - многофункциональный под-рулевой переключатель (с переключателем освещения и поворота); 2 - декоративная облицовка переключателей; 3 - выключатель противотуманных фонарей; 4 - задний комбинированный фонарь; 5 - насадка; 6 - уплотняющее кольцо; 7 - жгут проводов с патронами; 8 - лампа
Снятие
- Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
- Снимите многофункциональный подрулевой переключатель (см. раздел «Рулевое управление»).
- Чтобы снять выключатель противотуманных фонарей отверткой как рычагом снимите облицовку переключателей, затем отсоедините разъем, сожмите защелки и снимите выключатель.
- Выверните винты крепления заднего фонаря и снимите его с автомобиля.
Проверка выключателя заднего противотуманного фонаря

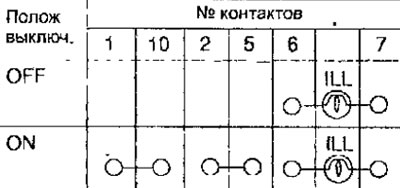

- Проверьте проводимость между контактами при различных положениях выключаталя противотуманных фар (рис. 19.95).

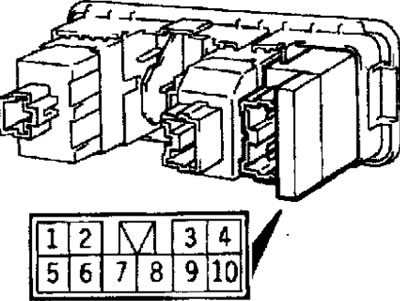

Рис. 19.95. Расположение контактов разъема выключателя заднего противотуманного фонаря
- Если проводимость отличается от требуемой, замените выключатель.
Проверка реле задних противотуманных фонарей

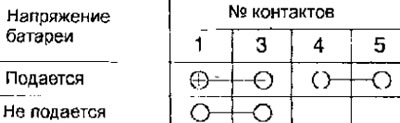

- Снимите реле задних противотуманных фонарей и проверьте проводимость между контактами реле (рис. 19.97).

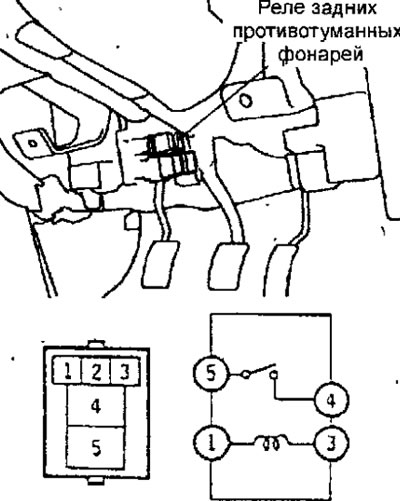

Рис. 19.97. Расположение реле задних противотуманных фонарей
- Если проводимость отличается от требуемой, замените реле.
